Trimble R9s

Рейтинг:
В наличии
242 144 от
Конфигурация:
  • Base
  • Base and Rover
  • PP
  • Rover
Модем:
  • Radio
  • нет
Поделиться
  • Описание
  • Предложения
  • Прикрепленные файлы
  • Отзывы

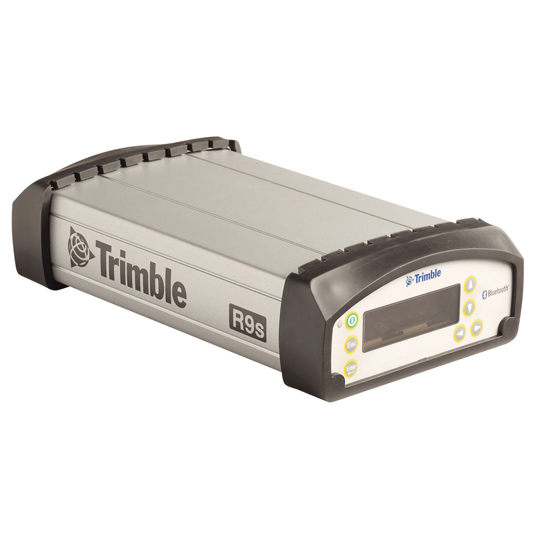

GNSS приемник Trimble R9s сочетает в себе большинство современных технологических решений и наработок компании Trimble в области высокоточного позиционирования. В нём интегрированы два чипа Maxwell 6, благодаря которым R9s имеет 440 спутниковых каналов и поддерживает работу со всеми сигналами группировок GPS, ГЛОНАСС, BeiDou, Galileo, а также с системами дифференциальной коррекции.

Основные особенности:

  • модульная конструкция;
  • модернизируемая конфигурация;
  • 440 каналов;
  • технология Trimble 360;
  • технология Trimble xFill;
  • поддержка сервиса CenterPoint RTX;
  • порт Ethernet;
Модульная конструкция приемника Trimble R9s значительно расширяет круг его применения – такая конструкция незаменима в тех случаях, когда GNSS-антенну и приемник необходимо разнести на некоторое расстояние, например, при установке на транспортные средства или при использовании приемника в качестве постоянно действующей базовой станции (CORS). Интеграция R9s в сети CORS заметно упрощается благодаря наличию порта Ethernet, а также Web-интерфейса, посредством которого можно осуществлять дистанционный мониторинг состояния и настройку.

Trimble R9s выпускается в двух модификациях - с встроенным радиомодемом 2 Вт 403-473 МГц или без него, и имеет четыре базовых уровня конфигурации:

  • «PP» - одночастотный GPS приемник только для использования в постобработке;
  • «Base» - двухчастотный приемник (GPS, ГЛОНАСС, QZSS, SBAS). Применение: постобработка, RTK база. Частота позиционирования до 5 Гц;
  • «Rover» - двухчастотный приемник (GPS, ГЛОНАСС, QZSS, SBAS). Применение: постобработка, RTK ровер. Частота позиционирования до 5 Гц;
  • «Base and Rover» - многочастотный приемник (GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, SBAS). Применение: постобработка, RTK база и RTK ровер. Частота позиционирования до 20 Гц.

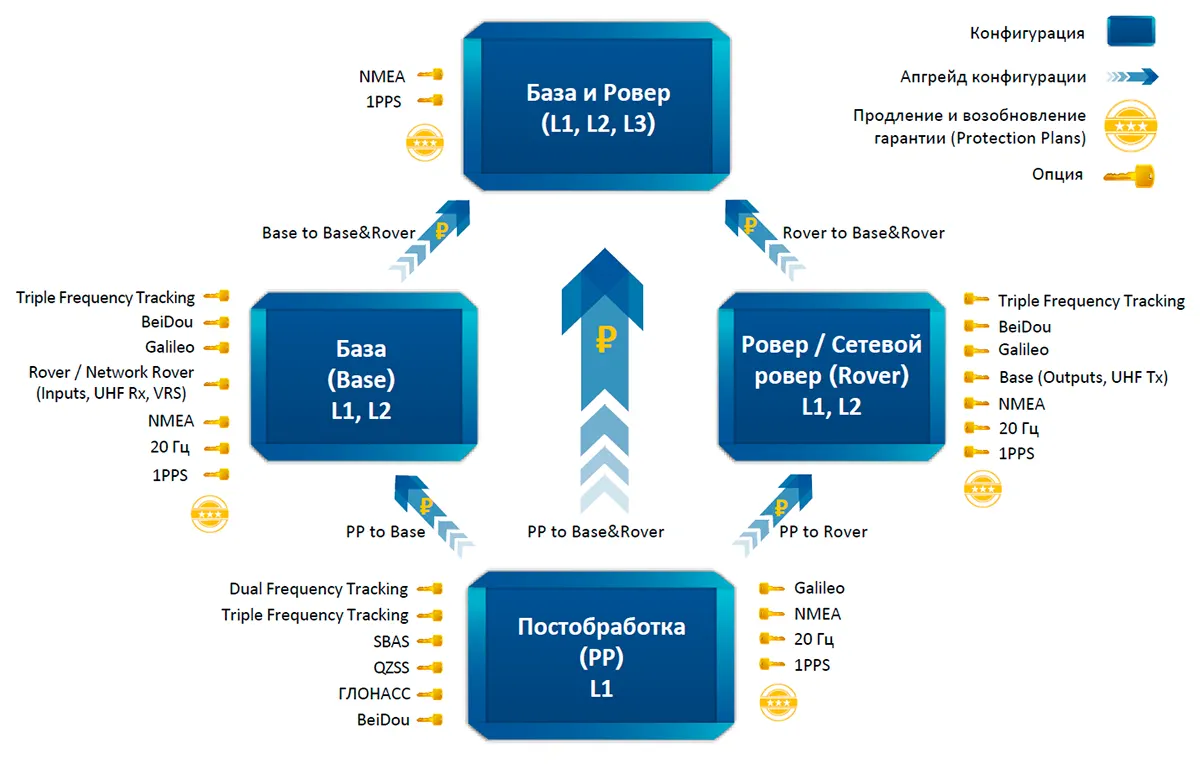

Базовые уровни конфигурации, при необходимости расширения функционала, могут дополняться отдельными опциями или апгрейдами конфигурации.

Технология Trimble 360, позволяющая отслеживать сигналы всех спутниковых созвездий (GPS, ГЛОНАСС, BeiDou, Galileo) и дополняющих их подсистем, обеспечивает высокую точность и надежность позиционирования, даже в условиях ограниченного обзора небосвода.

Технология Trimble xFill, использующая данные глобальной сети GNSS станций Trimble и спутниковые каналы передачи данных, позволяет продолжать съемку в режиме RTK при разрыве основного потока поправок. В обычном случае xFill обеспечивает линейное снижение точности с течением времени, а в случае использования совместно с CenterPoint RTX, высокий уровень точности поддерживается произвольно долгое время.


Принципиальные отличия базовых конфигураций Trimble R9s

PP Rover Base Base & Rover
Количество частот одночастотный двухчастотный многочастотный
GPS L1 L1, L2 L1, L2, L5
ГЛОНАСС нет L1, L2 L1, L2, L3
BeiDou нет нет B1, B2
Galileo нет нет E1, E2
QZSS, SBAS нет L1 L1, L5
Частота позиционирования до 5 Гц до 20 Гц
Режимы работы в RTK RTK не поддерживается только ровер только база база или ровер
Наличие и доступность опций
Dual Frequency Tracking*
Triple Frequency Tracking**
SBAS
QZSS
ГЛОНАСС
Beidou
Galileo
Base
Rover
20 Гц
xFill
NMEA outputs
- опцию можно приобрести
- опция уже установлена
* - отслеживание вторых частот GNSS
** - отслеживание третьих частот GNSS

Технические характеристики

GNSS ХАРАКТЕРИСТИКИ
Количество каналов 440
GPS L1C/A, L1C, L2E, L5
ГЛОНАСС L1C/A, L1P, L2C/A, L2P, L3
BeiDou B1, B2
Galileo E1, E5a, E5b, E5AItBOC
QZSS L1C/A
SBAS L1C/A
IRNSS нет
Снижение многолучевости Trimble EVEREST™
Частота обновления данных до 5 Гц
GNSS ТЕХНОЛОГИИ
Trimble 360 да
Trimble SurePoint нет
Trimble HD-GNSS нет
Trimble xFill да
Trimble CenterPoint RTX да
OmniSTAR нет
Z-BLADE нет
RTK Bridge нет
Backup RTK нет
ТОЧНОСТЬ
Статика, быстрая статика 3 мм+0.5ppm / 5 мм+0.5ppm
Высокоточная статика 3 мм+0.1ppm / 3.5 мм+0.4ppm
Точность RTK 8 мм+1ppm / 15 мм+1ppm
Точность Trimble xFill RTK+10 мм/мин / RTK+20 мм/мин
Точность Trimble CenterPoint RTX 4 см / 9 см
Инициализация RTK от 2 до 8 секунд
Инициализация RTX 30 минут и менее
Надежность инициализации >99.9%
РЕЖИМЫ РАБОТЫ
RTK База CSD нет
RTK База Радио да
RTK База NTRIP, прямой IP только с внешним модемом
RTK База Bluetooth нет
RTK Ровер CSD нет
RTK Ровер Радио да
RTK Ровер NTRIP, прямой IP только с внешним модемом
RTK Ровер Bluetooth нет
RTK в режиме "Только ГЛОНАСС" нет
RTK в режиме "Только BeiDou" нет
RTK в режиме "BeiDou с ГЛОНАСС" нет
ФОРМАТЫ ДАННЫХ
RTCM 2.1, 2.2, 2.3, 3.0, 3.1
CMR CMR, CMR+, CMRx
Вывод сообщений NMEA 0183 нет
Вывод других сообщений GSOF, RT17, RT27
Поддержка BINEX и сглаженной несущей нет
ХРАНЕНИЕ И РАСПРЕДЕЛЕНИЕ ДАННЫХ
Планирование сессий записи данных да
Встроенный NTRIP-сервер да
Встроенный NTRIP Caster да
Встроенный RINEX-конвертер да
Встроенный FTP-сервер нет
Передача данных на внешний FTP-сервер да
Память 52 МБ
Расширение памяти внишние накопители USB-Flash или HDD
УПРАВЛЕНИЕ
Интерфейс пользователя графический ЖК-дисплей, 7 кнопок управления
Web-интерфейс да
Уведомления по E-mail да
Уведомления по SMS нет
ВСТРОЕННЫЕ СЕНСОРЫ
Электронный уровень нет
ВВОД/ВЫВОД
GSM/GPRS модем нет
Встроенный радиомодем 403-473 МГц
Мощность радиомодема 2 Вт
Вывод PPS нет
Ввод маркера событий нет
Ввод сигнала эталонных часов нет
RS-422 нет
RS-232 да, через кабель-адаптер
Ethernet да, через кабель-адаптер
CAN шина (протокол NMEA2000) нет
Интеграция с инклинометром и метеостанцией нет
Bluetooth да
Wi-Fi нет
ПИТАНИЕ
Вывод питания нет
Потребляемая мощность с радио база 8 Вт, ровер 6 Вт
Батарея Li-ion батарея 7.2 В, 7.8 Ач
Время работы от батареи с радио база до 11 ч, ровер до 13 ч
Внешнее питание 10.5 - 28 В
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес 1.55 кг
Размеры 240 мм x 120 мм x 50 мм
Рабочая температура от -40°С до +65°С
Температура хранения от -40°С до +80°С
Пылевлагозащищенность IP67
ПРОЧЕЕ
Тип конструкции модульный
GNSS-антенна нет
Защита от кражи Anti-Theft Technology нет

Комплектация:

  • приемник Trimble R9s;

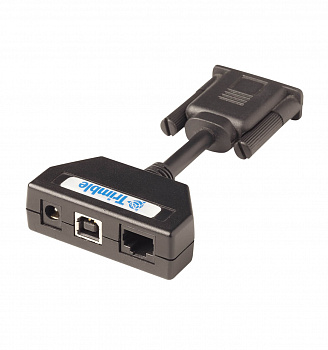

  • адаптер-мультипорт 57167-SUR (DB26/power/USB B/Ethernet);
  • кабель USB;
  • радиоантенна (только у приемников с встроенным радиомодемом);
  • транспортировочный кейс.


Trimble R9s PP
Частоты GNSS: L1, Конфигурация: PP, Артикул: R9S-001-00-40, Спутниковые системы: GPS, Работа в RTK: нет
Trimble R9s Radio PP
Частоты GNSS: L1, Конфигурация: PP, Артикул: R9S-001-60-40, Спутниковые системы: GPS, Работа в RTK: нет
Trimble R9s Rover
Частоты GNSS: L1/L2, Конфигурация: Rover, Артикул: R9S-001-00-42, Спутниковые системы: GPS,ГЛОНАСС,QZSS,SBAS, Работа в RTK: только как Ровер
Trimble R9s Radio Rover
Частоты GNSS: L1/L2, Конфигурация: Rover, Артикул: R9S-001-60-42, Спутниковые системы: GPS,ГЛОНАСС,QZSS,SBAS, Работа в RTK: только как Ровер
Trimble R9s Base
Частоты GNSS: L1/L2, Конфигурация: Base, Артикул: R9S-001-00-41, Спутниковые системы: GPS,ГЛОНАСС,QZSS,SBAS, Работа в RTK: только как База
Trimble R9s Radio Base
Частоты GNSS: L1/L2, Конфигурация: Base, Артикул: R9S-001-60-41, Спутниковые системы: GPS,ГЛОНАСС,QZSS,SBAS, Работа в RTK: только как База
Trimble R9s Base&Rover
Частоты GNSS: L1/L2/L3, Конфигурация: Base and Rover, Артикул: R9S-001-00-43, Спутниковые системы: GPS,ГЛОНАСС,BeiDou,Galileo,QZSS,SBAS, Работа в RTK: База или Ровер
Trimble R9s Radio Base&Rover
Частоты GNSS: L1/L2/L3, Конфигурация: Base and Rover, Артикул: R9S-001-60-43, Спутниковые системы: GPS,ГЛОНАСС,BeiDou,Galileo,QZSS,SBAS, Работа в RTK: База или Ровер
