Trimble RealWorks
Основные функции TrimbleRealWorks

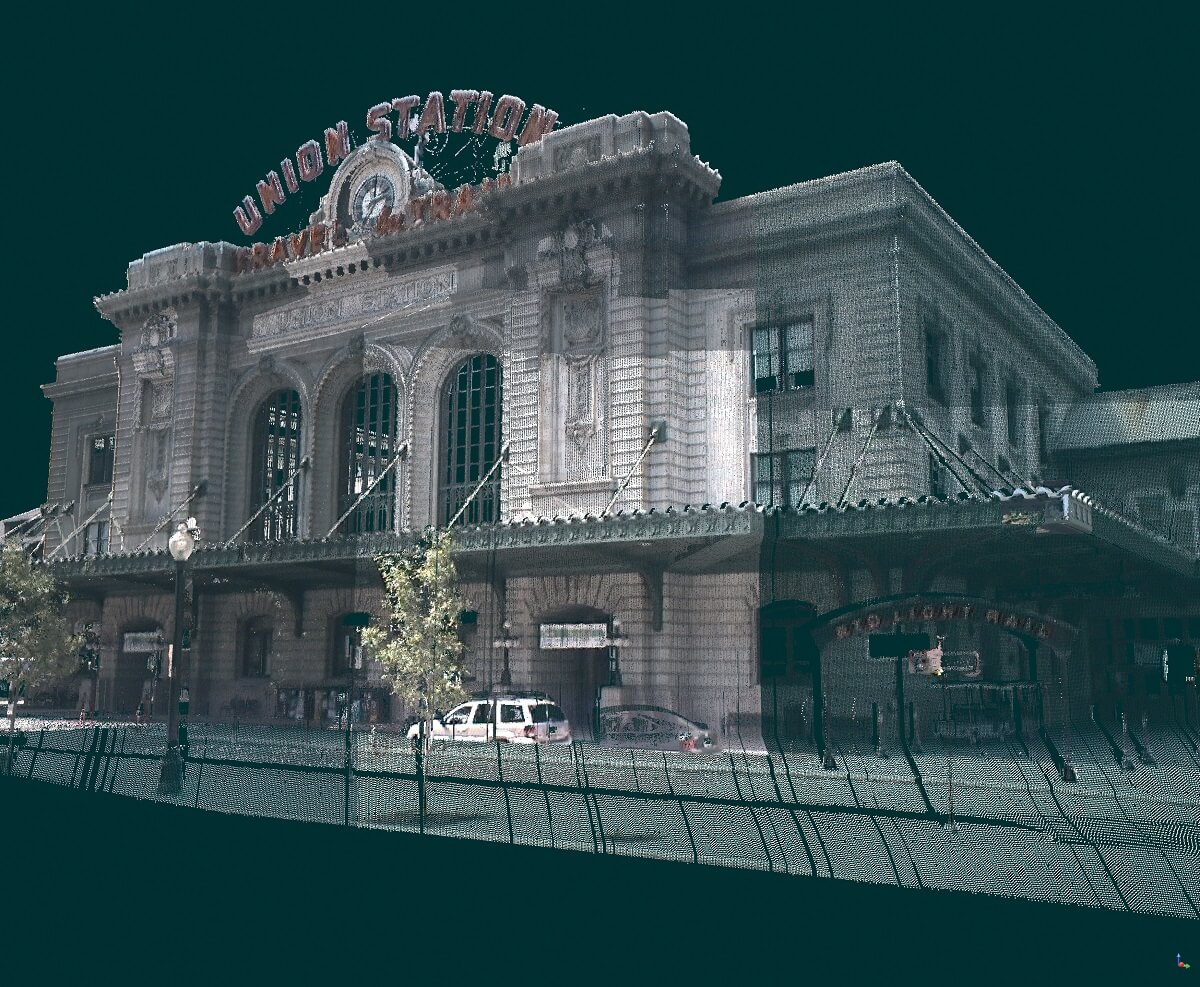

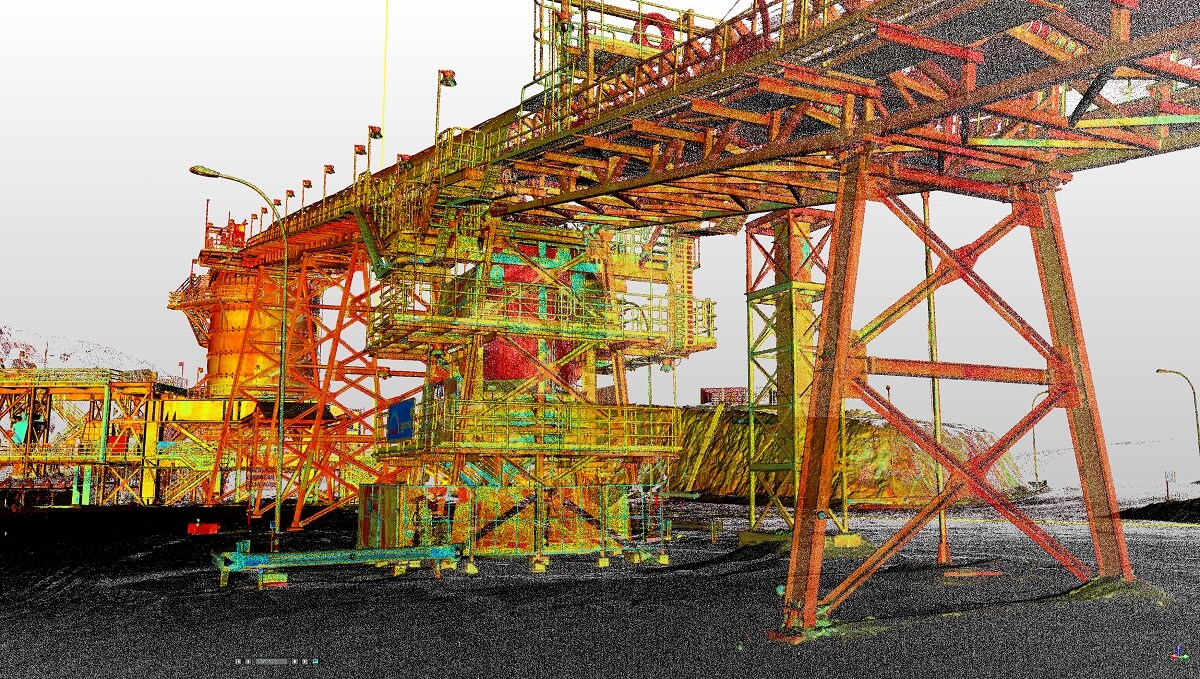

Программное обеспечение Trimble RealWorks позволяет сшивать, отображать, анализировать и обрабатывать облака точек, снятые лазерными 3D сканерами и геодезическими инструментами Trimble. Мощное и в то же время простое в использовании ПО Trimble RealWorks позволяет вам:- обрабатывать и анализировать большие наборы данных, управлять ими;
- эффективно работать с большими объемами данных, используя специальную технологию частичной загрузки данных;
- выполнять интеллектуальные измерения – полуавтоматическую очистку, вертикальное и горизонтальное проецирование;
- легко выделять марки в данных сканирования;
- обмениваться полученными результатами с помощью генерируемых видеофайлов и обменных файлов Google Earth (в формате kml);
- выполнять сшивку сканов в полностью автоматическом режиме;
- быстро оценивать качество привязки сканов по маркам;
- формировать отчеты о сшиве сканов;
- объединять измерения, выполненные различными инструментами: 3D сканерами, оптическими и GNSS инструментами Trimble;
- легко экспортировать данные в выбранные вами программные пакеты САПР;
- создавать автономные пакеты для просмотра, выполнения и аннотирования проектов вне ПО.
Расширенная трёхмерная отчётность и инспектирование
Усовершенствованные инструменты контроля в Trimble RealWorks полезны при решении задач мониторинга, например, в области гражданского строительства (дороги и мосты) или в горной промышленности. Подготавливаемая отчетная документация содержит подробную детализированную информацию для предоставления заказчикам.- Сравнение материалов исполнительной съемки с проектными данными.
- Выполнение проверки поверхности и отображение ее результатов, показывающих любые отклонения.
- Получение двумерного и трехмерного графического отображения разрывов и деформаций для упрощения их анализа.
- Импорт проектных профилей и моделей из проектного файла формата .dxf или .dwg, а также экспорт графических файлов в форматы .dxf и .dgn.
- Распечатка результатов с помощью встроенного интерфейса печати RealWorks.
Описание редакций Trimble RealWorks
Чтобы удовлетворить самые разные потребности пользователей, программное обеспечение Trimble RealWorks поставляется в различных версиях, от Базовой версии, имеющей функции сшивки сканов и построений, до полнофункциональной версии, содержащей все модули.- Trimble RealWorks Starter: Поддерживает выполнение типовых задач обработки данных, включая импорт и экспорт данных в общепринятых форматах, основные операции по сшивке сканов, просмотр и визуализацию, сегментацию и выбор облаков точек, подготовка базовых двумерных и трехмерных выходных материалов.
- Trimble RealWorks Core: Мощные инструменты 2D/3D измерений, функции для работы с поперечниками, профилями и ортопроецирование, позволяют формировать непревзойденные отчетные материалы по инженерной съемке. Улучшенные функции сшивки сканов повышают эффективность полевых работ.
- Trimble RealWorks Performance: Предоставляет функции для быстрого и интуитивно понятного создания 3D моделей. Эта комбинация идеально подходит для выполнения инженерных съемок в гражданском строительстве и решения задач по реконструкции объектов, позволяя дополнить или коренным образом улучшить материалы исполнительной съемки или проектную документацию благодаря добавлению в нее текстурированных моделей сооружений. Кроме того, в этот комплект входят средства публикации данных.
- Trimble RealWorks Storage Tank: Этот вариант имеет все функции Performance, а также специализированные инструменты для вычисления объёмов резервуаров и создания ведомости загрузки в соответствии с промышленными стандартами.
- Утилита Trimble RealWorks Viewer: Предназначена для визуализации RWP файлов. Доступна на сайте trimble.com.
Сравнение редакций Trimble RealWorks
Базовые функции | Viewer | Starter | Core | Performance | Storage Tank |
Импорт / Экспорт данных |
|
✓ | ✓ | ✓ | ✓ |
Инструмент создания систем координат |
|
✓ | ✓ | ✓ | ✓ |
Просмотр сканов | ✓ | ✓ | ✓ | ✓ | ✓ |
Инструменты визуализации (осмотр и т.п.) | ✓ | ✓ | ✓ | ✓ | ✓ |
Выборка |
|
✓ | ✓ | ✓ | ✓ |
Сегментация |
|
✓ | ✓ | ✓ | ✓ |
Измерения | ✓ | ✓ | ✓ | ✓ | ✓ |
Инструменты сшивки сканов |
|
✓ | ✓ | ✓ | ✓ |
RealColor (panoramic image matching tool) |
|
✓ | ✓ | ✓ | ✓ |
Регистрация - данные / облака точек в 3D | Viewer | Starter | Core | Performance | Storage Tank |
Регистрация данных, включая автоопределение целей/марок и анализ данных |
|
✓ | ✓ | ✓ | ✓ |
Пакетное совмещение |
|
✓ | ✓ | ✓ | ✓ |
Инструменты ориентирования сканов |
|
✓ | ✓ | ✓ | ✓ |
Гео-привязка |
|
✓ | ✓ | ✓ | ✓ |
Отчет о сшивке сканов и визуализация |
|
✓ | ✓ | ✓ | ✓ |
Визуальная проверка регистрации сканов | ✓ | ✓ | ✓ | ✓ | ✓ |
Отчеты по регистрации сканов | ✓ | ✓ | ✓ | ✓ | ✓ |
Создание результатов 2D и 3D | Viewer | Starter | Core | Performance | Storage Tank |
Секущая плоскость | ✓ | ✓ | ✓ | ✓ | ✓ |
Полевое кодирование (коды объектов) |
|
✓ | ✓ | ✓ | ✓ |
Создание контуров |
|
✓ | ✓ | ✓ | ✓ |
Двумерные линии |
|
✓ | ✓ | ✓ | ✓ |
Инструменты рисования полилиний |
|
✓ | ✓ | ✓ | ✓ |
Инструменты коррекции основных геометрических фиугр |
|
✓ | ✓ | ✓ | ✓ |
Соответствие изображений |
|
✓ | ✓ | ✓ | ✓ |
Создание планов |
|
✓ | ✓ | ✓ | ✓ |
Инструменты коррекции изображений |
|
✓ | ✓ | ✓ | ✓ |
Инструменты ортогонального проекцирования |
|
✓ | ✓ | ✓ | ✓ |
Создание/редактирование mesh-моделей |
|
✓ | ✓ | ✓ | ✓ |
Инструменты расчетов объемов |
|
✓ | ✓ | ✓ | ✓ |
Медиаинструменты (для презентаций) |
|
✓ | ✓ | ✓ | ✓ |
Профессиональные инструменты регистрации | Viewer | Starter | Core | Performance | Storage Tank |
Сшивка сканов без марок/целей |
|
|
✓ | ✓ | ✓ |
Автоматическая сшивка по плоскостям |
|
|
✓ | ✓ | ✓ |
Уточнение результатов сшивки сканов с помощью облаков точек TZF сканов |
|
✓ | ✓ | ✓ | ✓ |
Профессиональная работа в 3D и экспертиза данных | Viewer | Starter | Core | Performance | Storage Tank |
Профили/поперечники |
|
|
✓ | ✓ | ✓ |
Множественное ортопроецирование |
|
|
✓ | ✓ | ✓ |
Простое профилирование |
|
|
✓ | ✓ | ✓ |
Инструмент сравнения профилей |
|
|
✓ | ✓ | ✓ |
Инструмент двумерного инспектирования |
|
|
✓ | ✓ | ✓ |
Инструмент аналитического сравнения карт |
|
|
✓ | ✓ | ✓ |
Инструмент сравнения моделей с поверхностями |
|
|
✓ | ✓ | ✓ |
Инструмент сравнения поверхностей |
|
|
✓ | ✓ | ✓ |
Утилита экспертизы 3D |
|
|
✓ | ✓ | ✓ |
Анализ данных экспертизы 3D |
|
|
✓ | ✓ | ✓ |
Утилита последовательного рисования |
|
|
✓ | ✓ | ✓ |
Инструменты для работы относительно вертикальной плоскости | Viewer | Starter | Core | Performance | Storage Tank |
Калибровка резервуаров в вертикальной плоскости |
|
|
✓ | ✓ | ✓ |
Экспертиза резервуаров в вертикальной плоскости |
|
|
|
|
✓ |

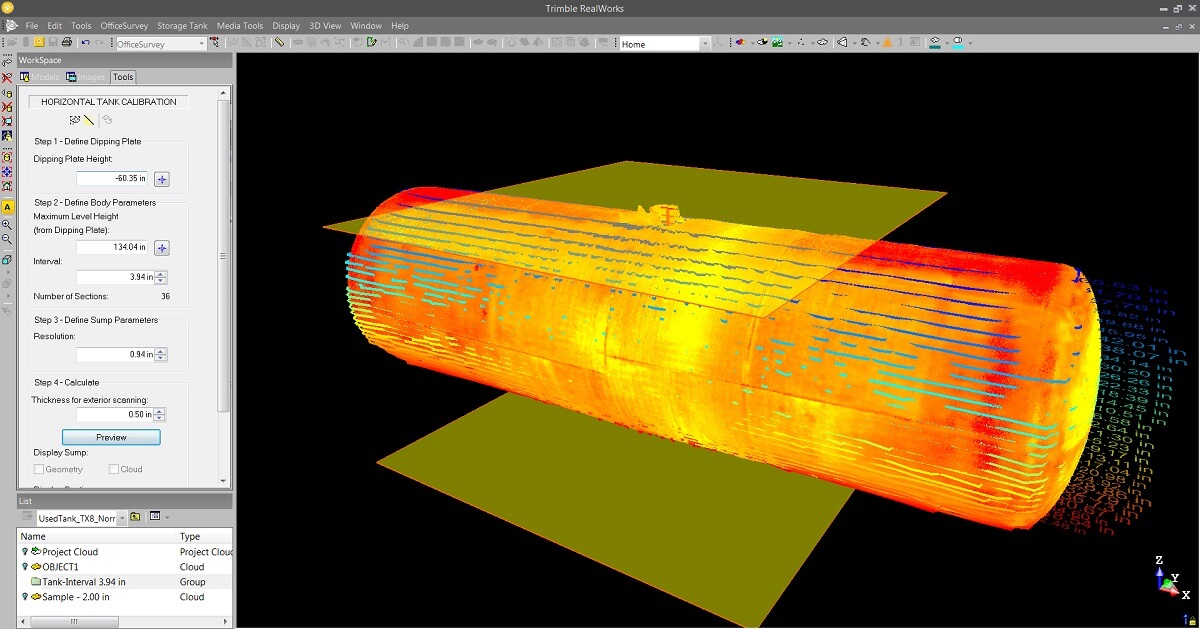

Калибровка резервуаров в горизонтальной плоскости |
|
|
|
|
✓ |
Инструменты моделирования 3D | Viewer | Starter | Core | Performance | Storage Tank |
Утилиты моделирования |
|
|
|
✓ | ✓ |
Простые трубы |
|
|
|
✓ | ✓ |
Моделирование SteelBeam (Tekla) |
|
|
|
✓ | ✓ |
Моделирование Steel Catalog (Tekla) |
|
|
|
✓ | ✓ |
Экспорт в форматы PDMS |
|
|
|
|
✓ |
Экспорт осей |
|
|
|
|
✓ |
Интеграция со SketchUp® Pro |
|
|
✓ | ✓ | ✓ |
Сотрудничество и передача материалов заказчикам | Viewer | Starter | Core | Performance | Storage Tank |
Издатель |
|
|
✓ | ✓ | ✓ |
Создание видео |
|
✓ |
✓ | ✓ | ✓ |
