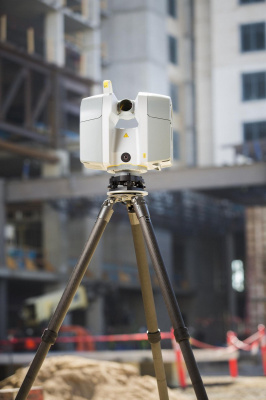

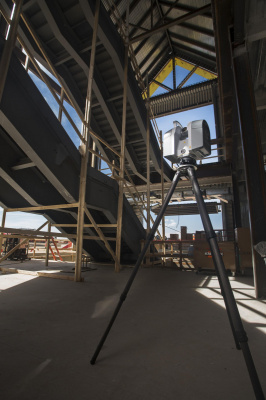

Лазерный сканер Trimble TX8 Standard
Артикул | TX8-100-01 |
Описание
Разработанный для высокопроизводительной работы, лазерный сканер Trimble TX8 Standard позволяет завершать вам задачи по лазерному сканированию быстрее, чем когда либо ранее!
-
Интегрированная камера снимает круговые панорамы с высоким динамическим диапазоном (HDR) всего за 3 минуты — это позволяет раскрашивать облака точек с минимальным влиянием на производительность процесса сканирования.
-
Встроенный беспроводной модуль Wi-Fi удалённо управлять сканером с помощью устройств на базе Android, Windows, iOS.
-
Высококлассное сканирование – сверхвысокая скорость сочетается с высокой точностью на всем диапазоне сканирования. TX8 – это непревзойдённая производительность работ как в поле, так и в офисе, с быстрыми и чистыми сканами.
-
Данные высокого качества — быстрое получение облаков точек даже при ярком солнечном свете. Будьте уверены: вы получите качественные данные с меньшего числа станций.
-
Диапазон сканирования — до 120 метров — даёт вам гибкость применения сканера для самых разных проектов.
-
Интуитивно понятный интерфейс полевого ПО позволяет оператору сразу приступить к выполнению проектов.
Производительность
-
1 000 000 точек в секунду без потери качества сканирования и дальности;
-
облака точек с достаточной для большинства задач плотностью всего за 3 минуты;
-
лёгкий в освоении интерфейс пользователя;
-
степень защиты IP54 для работы в различных условиях;
-
возможность увеличения радиуса сканирования до 340 метров.
Сферы применения
-
Геодезия;
-
гражданское строительство;
-
городская среда;
-
добыча полезных ископаемых;
-
обследование резервуаров;
-
архитектура и реставрация;
-
деформационный мониторинг;
- создание информационных моделей зданий.
Параметры режимов сканирования
Параметры сканирования | Просмотр | Уровень 1 | Уровень 2 | Уровень 3 |
---|---|---|---|---|
Максимальная дальность | 120 м | 120 м | 120 м | 120 м |
Время сканирования (минуты) | 1 | 2 | 3 | 10 |
Расстояние между точками на 10 м | 15,1 мм | ——— | ——— | ——— |
Расстояние между точками на 30 м | ——— | 22,6 мм | 11,3 мм | 5,7 мм |
Расстояние между точками на 300 м | ——— | ——— | ——— | ——— |
Количество точек | 8,7 млн. точек | 34 млн. точек | 138 млн. точек | 555 млн. точек |
Технические характеристики
Общие сведения | |
Принцип сканирования | Вертикально вращающееся зеркало на горизонтальной поворотной базе |
Принцип измерения дальности | Сверхбыстрые импульсные измерения по технологии Trimble Lightning |
Скорость сканирования | 1 миллион точек/сек |
Максимальная дальность | до 120 м |
Шум дальномера |
<2 мм на большинстве поверхностей в стандартных режимах сканирования, <1 мм в высокоточном режиме сканирования |
Измерение расстояний | |
Класс лазера | 1, безопасный для глаз в соответствии с IEC EN60825-1 |
Длина волны лазера | 1500 нм, невидимый |
Диаметр пучка лазерного луча | 6–10–34 мм на 10–30–100 м |
Минимальное расстояние | 0,6 м |
Макс. стандартная дальность |
120 м при отражающей способности 18–90%, 100 м на плохо отражающую поверхность (5%) |
Повышенная дальность (для TX8 EXTENDED) | 340 м |
Шум дальномера |
<2 мм от 2 м до 120 м на поверхностях с коэффициентом отражения 18–90% в cтандартных режимах, <1 мм от 2 м до 80 м на поверхностях с коэффициентом отражения 18–90% в высокоточном режиме |
Систематическая ошибка дальномера | <2 мм |
Сканирование | |
Поле зрения | 360° по горизонтали x 317° по вертикали |
Угловая точность | 80 µrad |
Съёмка изображений | |
Встроенная HDR камера | разрешение 10 мегапикселей, круговое поле зрения |
Время съемки изображения | 1 минута в стандартном режиме, 2 минуты в режиме высокого динамического диапазона (HDR) |
Для получения HDR изображений с высоким разрешением можно приобрести дополнительный комплект внешней камеры | |
Прочее | |
Сенсорный экран | TFT ЖК, глубина цвета 24 бита |
Размеры экрана(мм) | 93 (В) x 55.8 (Ш), эквивалентно 4.3” по диагонали |
Разрешение | 800 x 480 (WVGA) |
Яркостное разрешение | 8 бит |
Горизонтирование | Внешний круглый уровень, встроенный электронный уровень |
Двухосевой компенсатор | По выбору вкл/выкл |
Дискретность отсчёта | 0.3” |
Диапазон работы компенсатора | ±5’ |
Погрешность установки | 1” |
Хранение данных | Флэш-диск USB 3.0 |
Дистанционное управление | Работа с Trimble Tablet или другим мобильным устройством через беспроводноую сеть, работа с ПК на ОС Windows версии 7 и более поздней или планшетным компьютером через USB соединение |
Физические характеристики | |
Размеры | 335 мм Ш x 386 мм В x 242 мм Д |
Вес | 10.7 кг с трегером без аккумулятора, 11.2 кг с трегером и аккумулятором |
Зарядное устройство | 76 мм Ш x 43 мм В x 130 мм Д |
Вес зарядного устройства | 0.66 кг |
Размеры аккумулятора, мм | 89.2 x 20.1 x 149.1 |
Вес аккумулятора | 0.46 кг |
Потребляемая мощность | 72 Вт |
Время сканирования с одной батареей | >2 часов |
Транспортировочный кейс | 500 мм Ш x 366 мм В x 625 мм Д |
Условия эксплуатации | |
Диапазон рабочих температур(без конденсации влаги) | от 0 °C до +40 °C |
Температура хранения | от –20 °C до +50 °C |
Относительная влажность | без конденсации влаги |
Освещенность | Любые условия освещения внутри и вне помещений (без ограничений) |
Класс защиты | IP54 |
