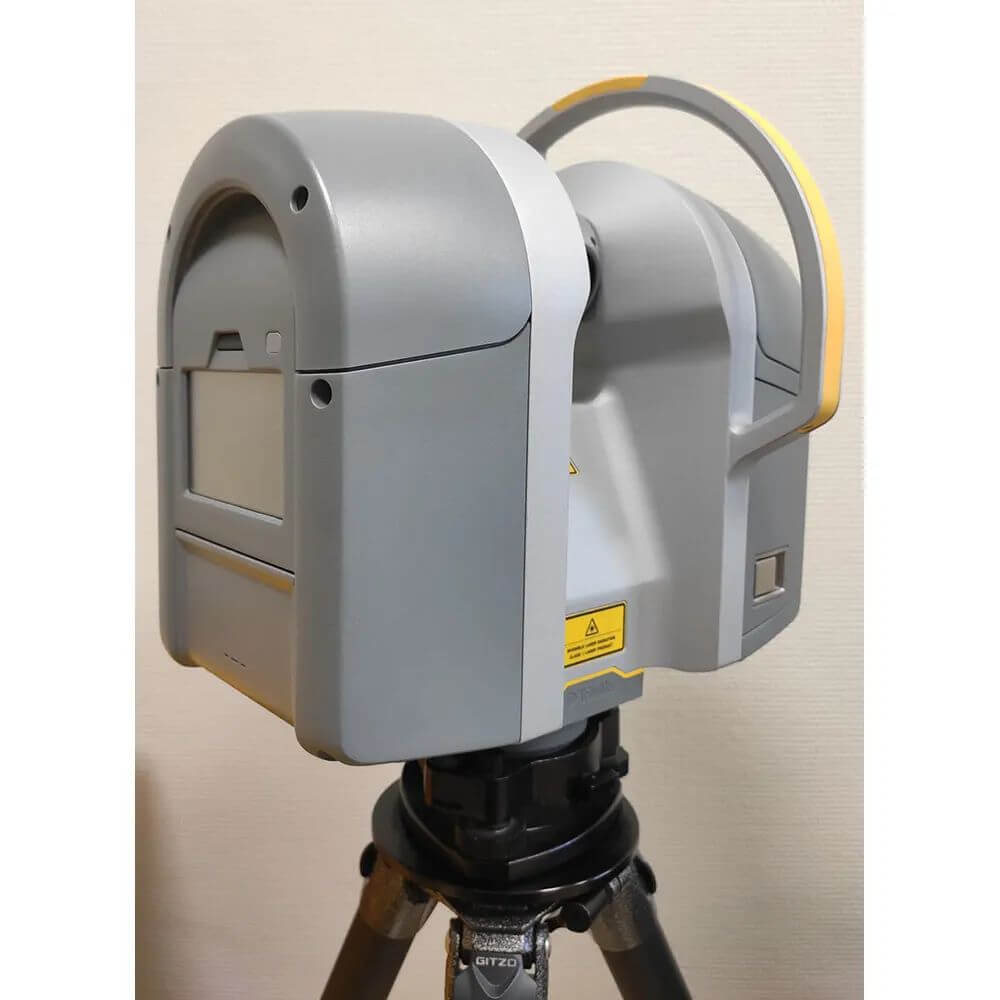

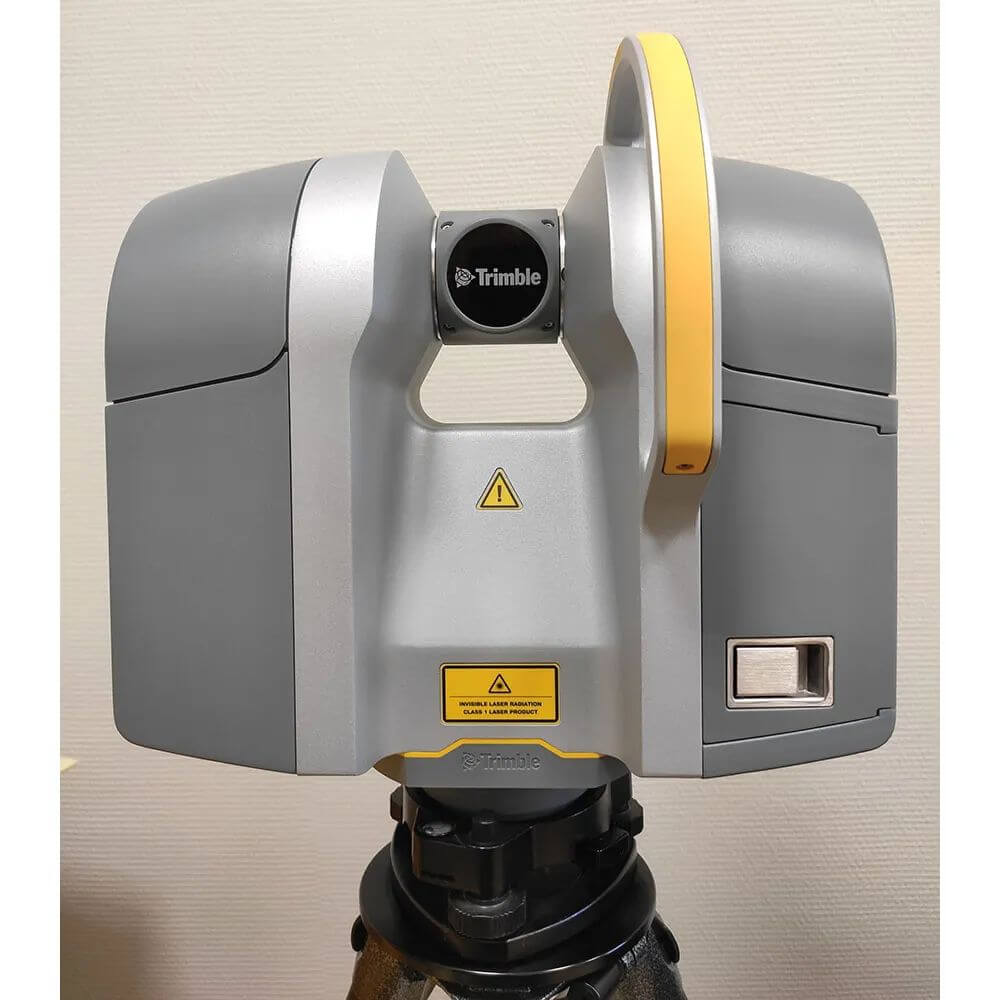

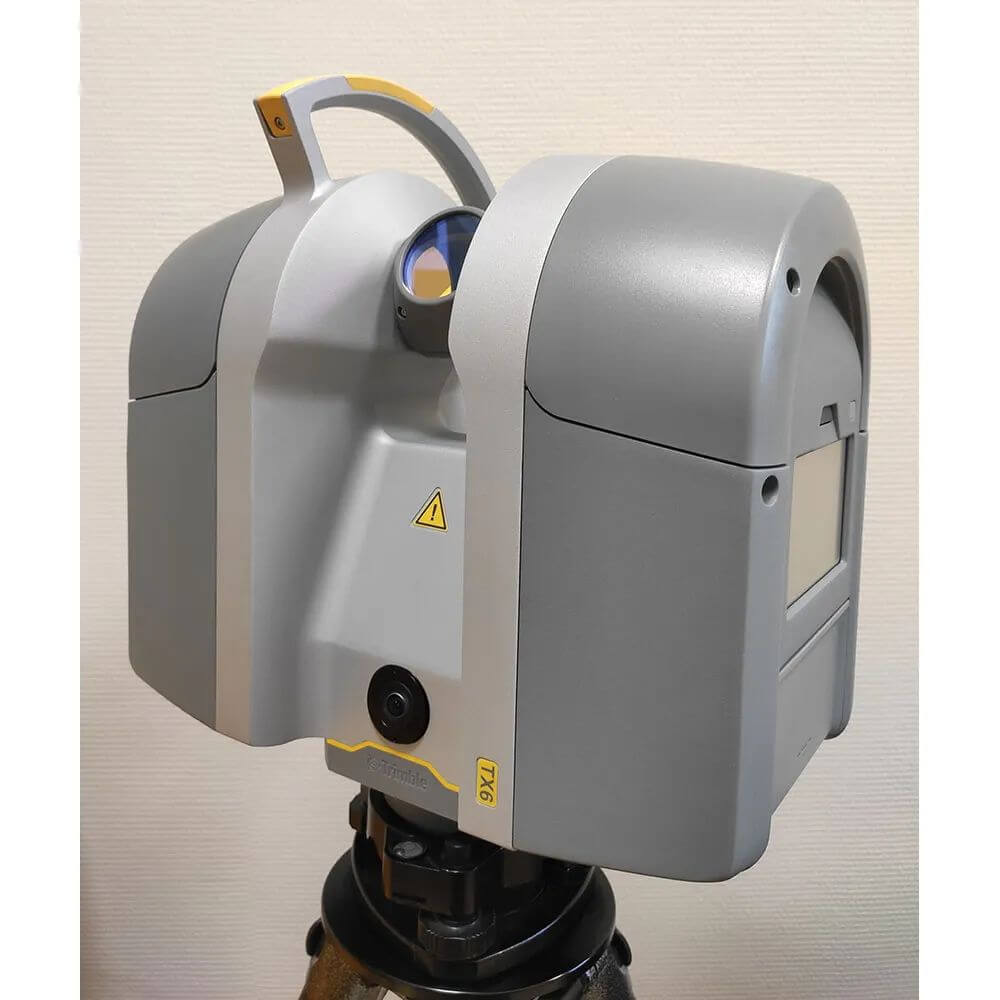

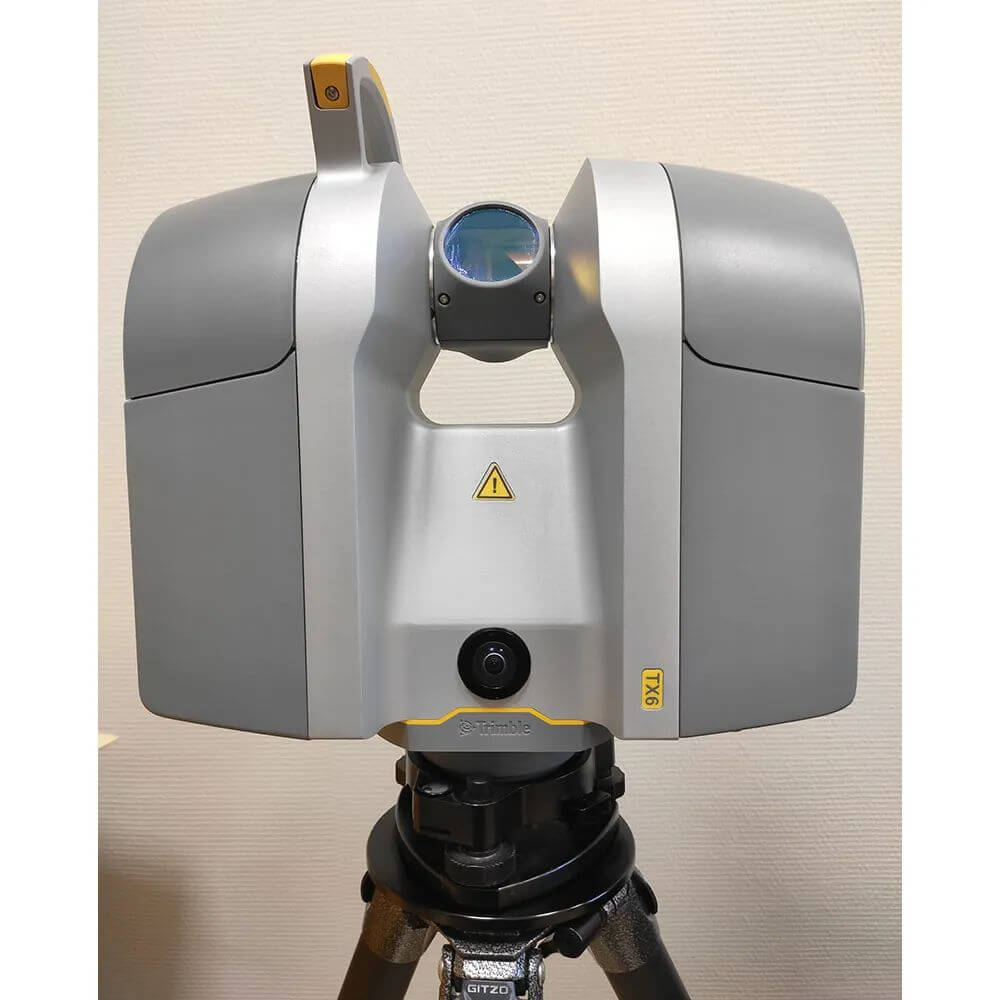

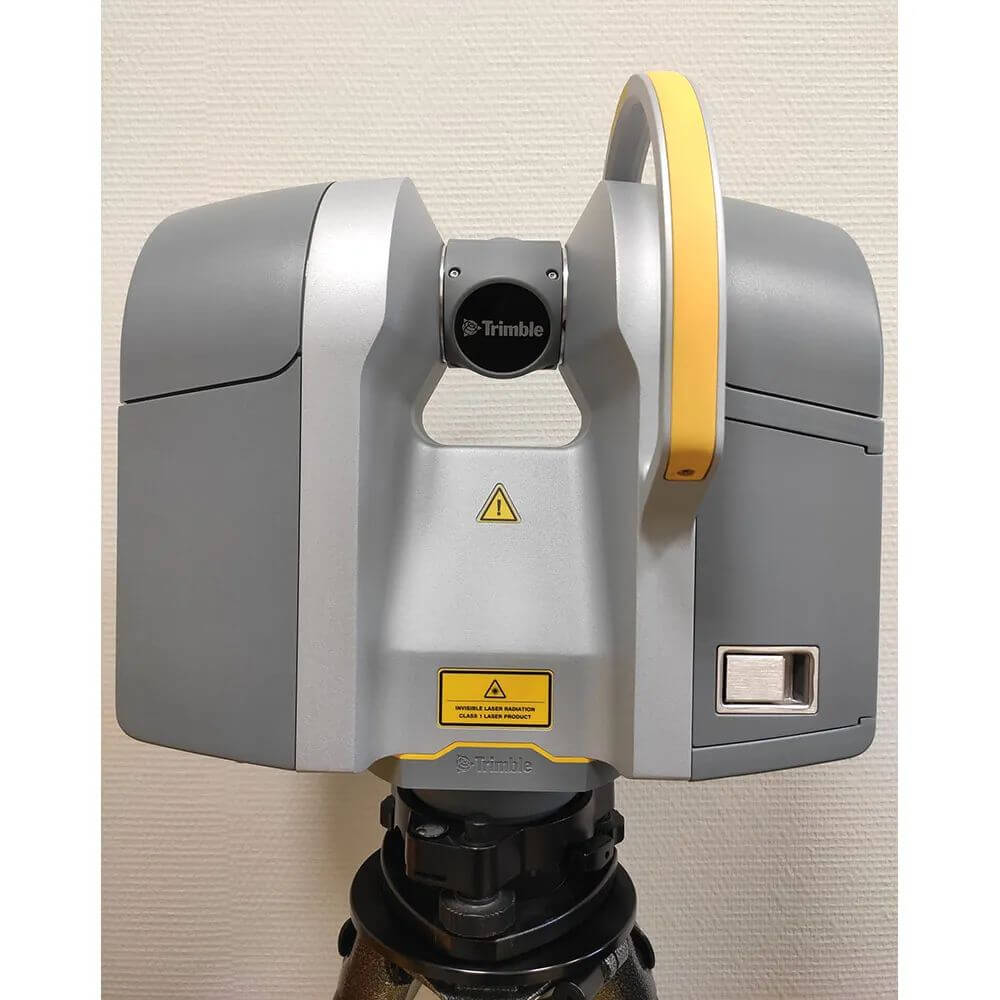

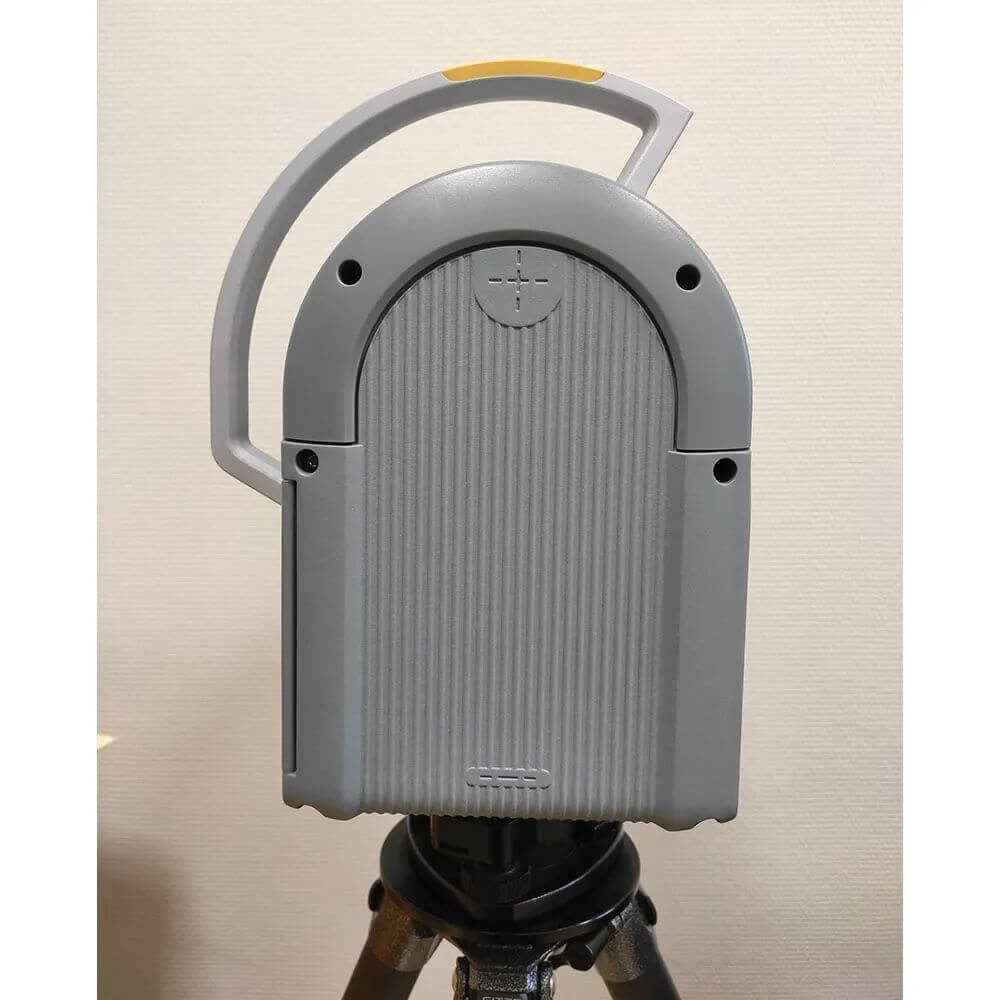

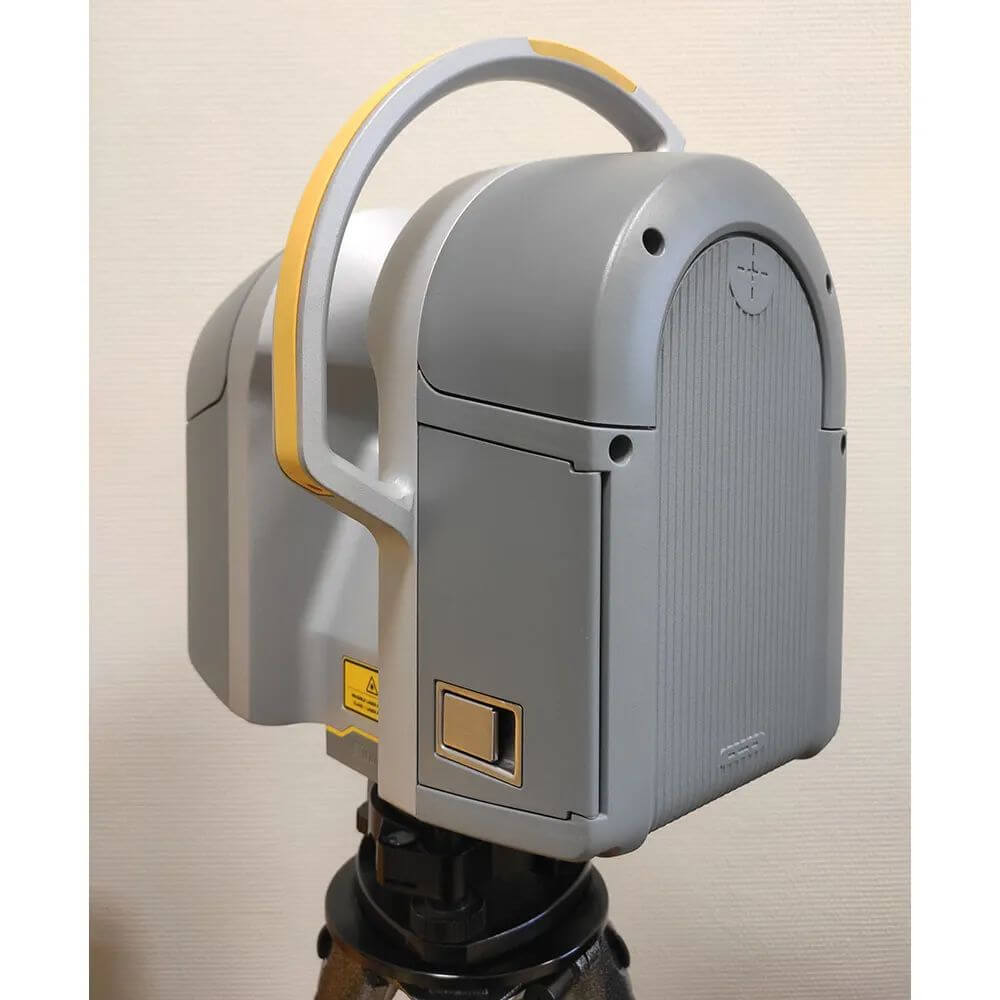

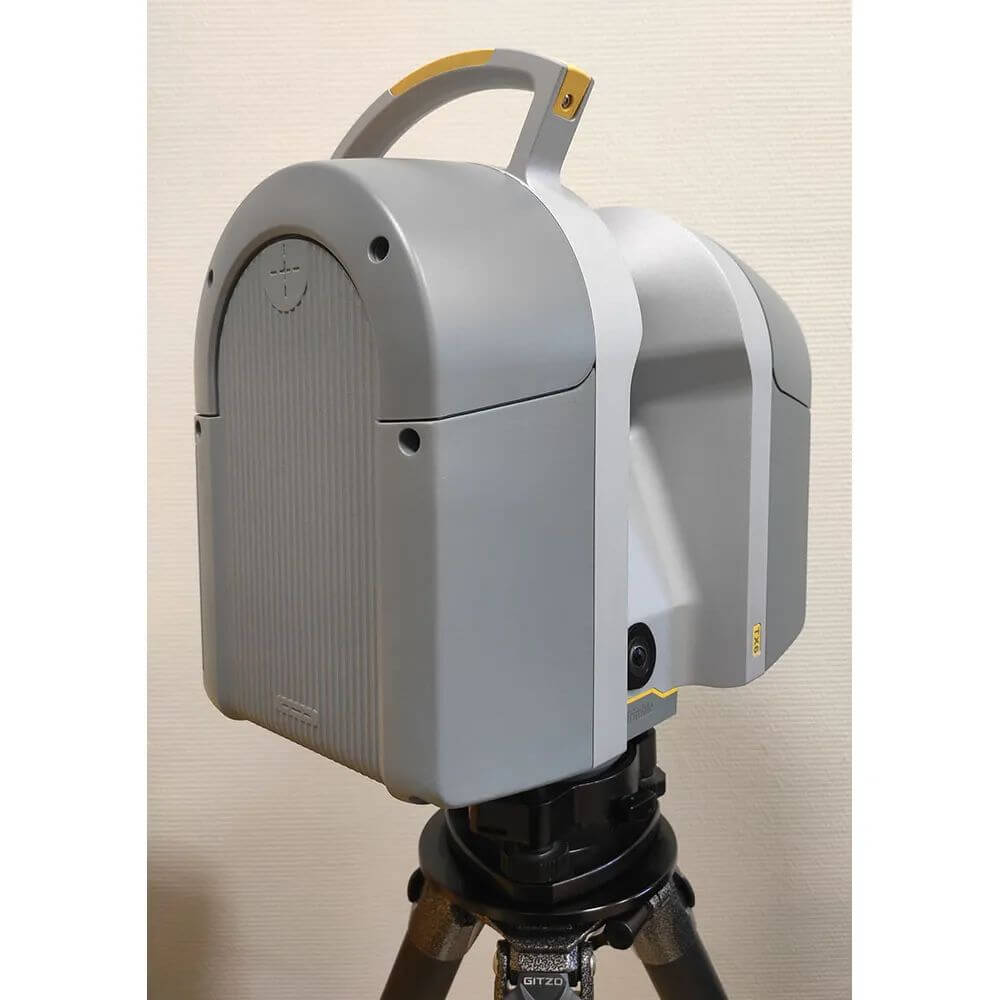

Лазерный сканер Trimble TX6

Рейтинг:
В наличии
3 649 170 от
Дальномер:
  • до 120 м
  • до 80 м
Поделиться
  • Описание
  • Предложения
  • Прикрепленные файлы
  • Отзывы

  • Существенная производительность — эффективное высокоскоростное сканирование без потери точности на всём диапазоне сканирования. Trimble TX6 – это выдающаяся производительность по сравнению с конкурентами в схожем ценовом диапазоне.
  • Данные высокого качества — быстрый сбор данных с низким шумом даже в условиях яркого солнца. Можете быть уверены — для выполнения проекта потребуется меньше точек стояния.
  • Встроенная 10 МП HDR-камера благодаря технологии Trimble VISION всего за 2 минуты захватывает круговое панорамное изображение в высоком динамическом диапазоне для автоматического раскрашивания облаков точек.
  • Беспроводной модуль радиосвязи позволяет управлять лазерным сканером на расстоянии практически с любого мобильного устройства.
  • Диапазон сканирования — 80 метров, с возможностью опционального расширения до 120 метров, что соответствует стандартной дальности для старшей модели Trimble TX8.
  • Интуитивно понятное полевое ПО не представляет сложности в освоении — можно сразу приступать к выполнению работ.

Производительность

  • Постоянные 500 000 точек в секунду во всём диапазоне и без потери точности
  • Сканирование высокой плотности, подходящее для большинства задач, занимает всего 5 минут на станцию.
  • Встроенная камера для раскрашивания результатов сканирования.
  • Простой интерфейс пользователя с минимум настроек.
  • Встроенный радиомодуль для удалённого управления.
  • IP54 для работы в любых условиях.
  • Возможность расширения радиуса сканирования до 120 метров.

Сферы применения

  • Информационное моделирование зданий (BIM);
  • создание виртуальных интерьеров;
  • оценка строительных конструкций;
  • контроль качества выполненных работ;
  • архитектура и реставрация;
  • деформационный мониторинг;
  • измерения в промышленности;
  • криминалистика и общественная безопасность.

Параметры режимов сканирования

Параметры сканирования Просмотр Уровень 1 Уровень 2 Уровень 3
Максимальная дальность 80/120 м 80/120 м
80/120 м
80/120 м
Время сканирования (минуты) 2 3 5 19
Расстояние между точками на 10 м 15,1 мм ——— ——— ———
Расстояние между точками на 30 м ——— 22,6 мм 11,3 мм 5,7 мм
Количество точек 8,7 млн. точек 34 млн. точек 138 млн. точек 555 млн. точек

Технические характеристики

Общие сведения
Принцип сканирования Вертикально вращающееся зеркало на горизонтальной поворотной базе
Принцип измерения дальности Сверхбыстрые импульсные измерения по технологии Trimble Lightning
Скорость сканирования 500 тысяч точек/сек
Максимальная дальность 80 м для большинства поверхностей, 120 м с дополнительной модернизацией
Шум дальномера <2 мм на большинстве поверхностей
Измерение расстояний
Класс лазера 1, безопасный для глаз в соответствии с IEC EN60825-1
Длина волны лазера 1500 нм, невидимый
Диаметр пучка лазерного луча 6–10–34 мм на 10–30–100 м соответственно
Минимальное расстояние 0,6 м
Макс. стандартная дальность 80 м при отражающей способности 18–90%
Повышенная дальность (для TX6 EXTENDED) 120 м при отражающей способности 18–90%
100 м на плохо отражающую поверхность (5%)
Шум дальномера <2 мм от 2 м до 80 м на поверхностях с коэффициентом отражения 18–90% в стандартных режимах,
<2 мм от 2 м до 120 м на поверхностях с коэффициентом отражения 18–90% для EXTENDED
Систематическая ошибка дальномера <2 мм
Сканирование
Поле зрения 360° по горизонтали x 317° по вертикали
Угловая точность 80 µrad
Съёмка изображений
Встроенная HDR камера разрешение 10 мегапикселей, круговое поле зрения
Время съемки изображения 1 минута в стандартном режиме, 2 минуты в режиме высокого динамического диапазона (HDR)
Для получения HDR изображений с высоким разрешением можно приобрести дополнительный комплект внешней камеры
Прочее

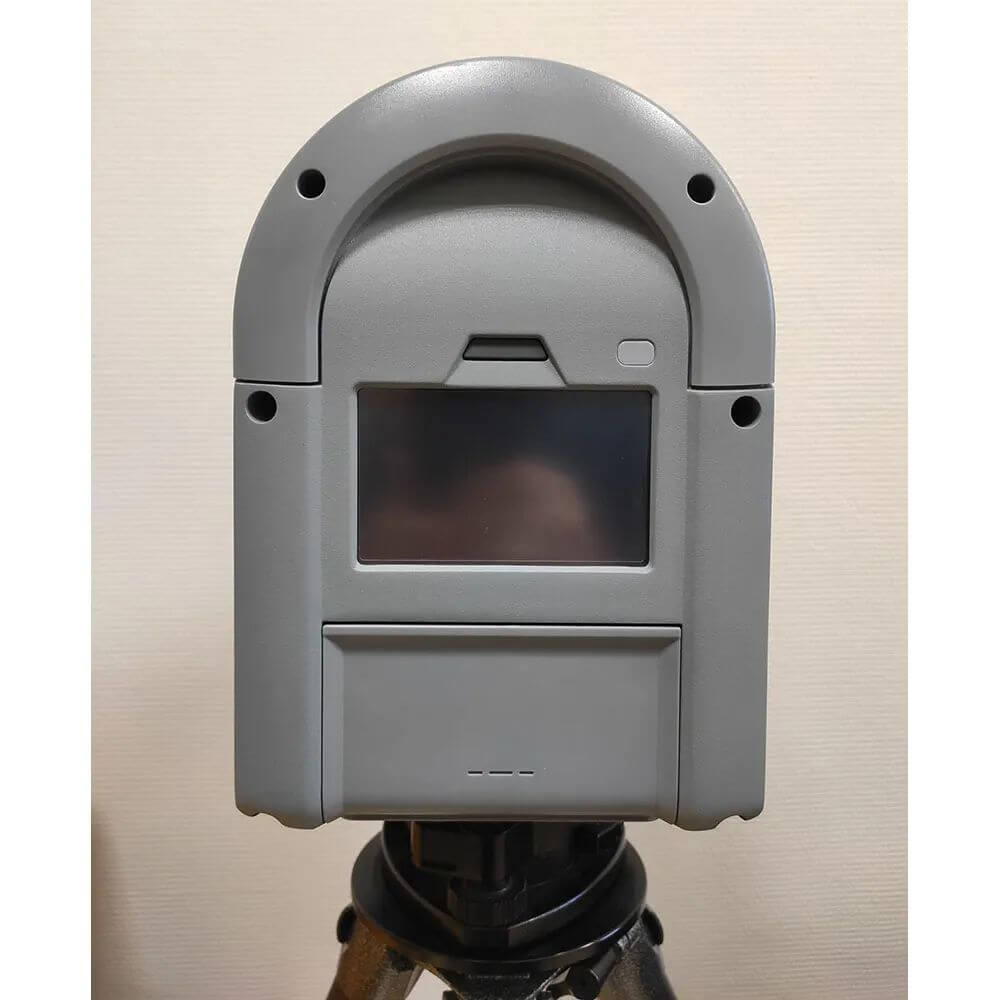

Сенсорный экран TFT ЖК, глубина цвета 24 бита
Размеры экрана(мм) 93 (В) x 55.8 (Ш), эквивалентно 4.3” по диагонали
Разрешение 800 x 480 (WVGA)
Яркостное разрешение 8 бит
Горизонтирование Внешний круглый уровень, встроенный электронный уровень
Двухосевой компенсатор По выбору вкл/выкл
Дискретность отсчёта 0.3”
Диапазон работы компенсатора ±5’
Погрешность установки 1”
Хранение данных Флэш-диск USB 3.0
Дистанционное управление Работа с Trimble Tablet или другим мобильным устройством через беспроводноую сеть, работа с ПК на ОС Windows версии 7 и более поздней или планшетным компьютером через USB соединение
Физические характеристики
Размеры 335 мм Ш x 386 мм В x 242 мм Д
Вес 10.7 кг с трегером без аккумулятора, 11.2 кг с трегером и аккумулятором
Зарядное устройство 76 мм Ш x 43 мм В x 130 мм Д
Вес зарядного устройства 0,66 кг
Размеры аккумулятора, мм 89,2 x 20,1 x 149,1
Вес аккумулятора 0,46 кг
Потребляемая мощность 72 Вт
Время сканирования с одной батареей >2 часов
Транспортировочный кейс 500 мм Ш x 366 мм В x 625 мм Д
Условия эксплуатации
Диапазон рабочих температур(без конденсации влаги) от 0 °C до +40 °C
Температура хранения от –20 °C до +50 °C
Относительная влажность без конденсации влаги
Освещенность Любые условия освещения внутри и вне помещений (без ограничений)
Класс защиты IP54

Trimble TX6 Standard
Артикул: TX6-100-01, Дальномер: до 80 м
Trimble TX6 Extended
Артикул: TX6-100-02, Дальномер: до 120 м
