Лазерный сканер LiGrip H120
Описание
LiGrip H120 – это инновационный инструмент для сбора и анализа 3D данных в движении, работающий на основе технологии SLAM (одновременная локализация и картографирование). Основные компоненты мобильного 3D сканера: сканирующий блок (лидар, инерциальная система навигации, плата контроля/управления), батарейный блок (аккумулятор, плата контроля, регистратор измерительной информации), синхронизированная панорамная камера и контрольное устройство (смартфон).
Функциональное назначение сканера – быстрое создание и обновление реалистичных 3D данных о различных объектах на земле, в воздухе, в помещении и под землей.
Основные характеристики:
- Точность макс: 1 см
- Пыле/влаго защита лидара: IP 65
- Скорость: 320.000 т/сек
- Масса в сборе: 1,74 кг
Основные преимущества:

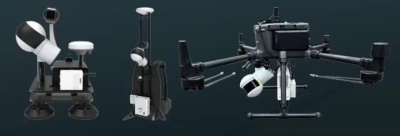

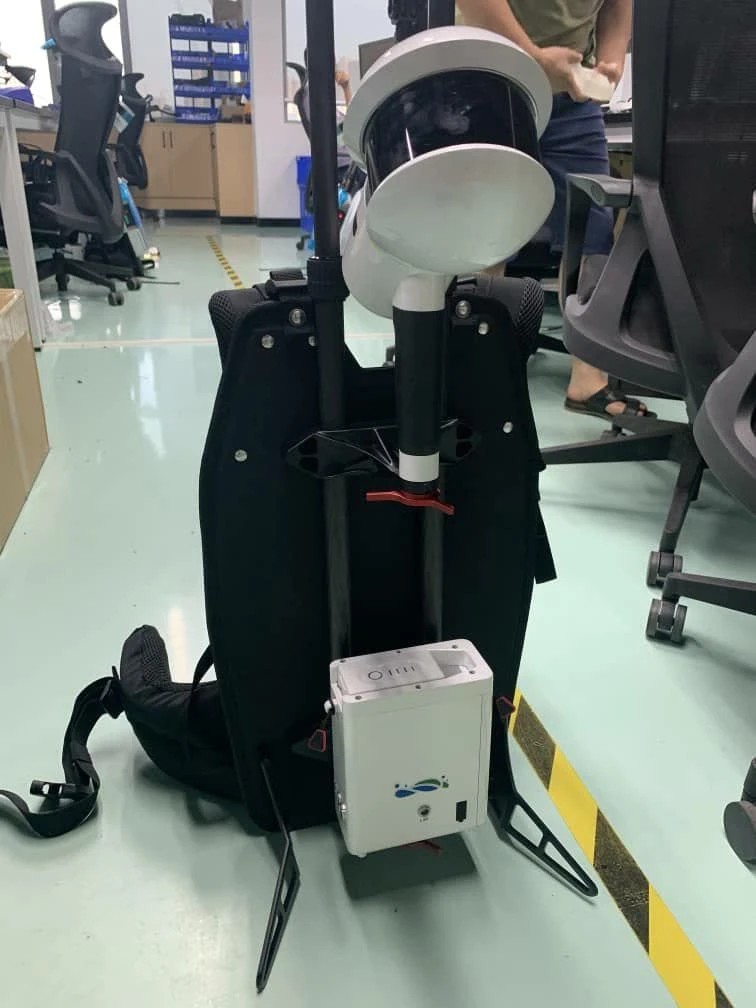

- Быстрота сканирования. Объекты сканируются со скоростью передвижения оператора. Траектория сканирования более 2000 м. Реализована функция геотегов, когда в процессе сканирования фиксируются опорные точки с известными координатами. Есть возможность установить сканер на рюкзак или транспортное средство.
- Синхронизированная панорамная камера Insta 360 One R. Lifuser BP позволяет синхронизировать сразу три вида данных: облако точек, траекторию и видеоряд. Цифровая камера позволяет получать высококачественный фото-видео ряд для раскраски облка точек в реальные цвета объектов, анализа и удобного просмотра на всех этапах проекта, функция NightShot позволяет снимать практически в полной темноте, что полезно при сканировании под землёй и сложных условиях при отсутствии освещения. Панорамная камера Insta One R, 4K, технология Flow Stable, функция наложения координат и скорости. Интеграция с лидарным сенсором LiGrip.
- Увеличенный угол обзора 285*360 Широкий угол обзора сенсора во все строны даёт возможность сканирования лесных участков, лестниц, переходов, вертикальных стволов.

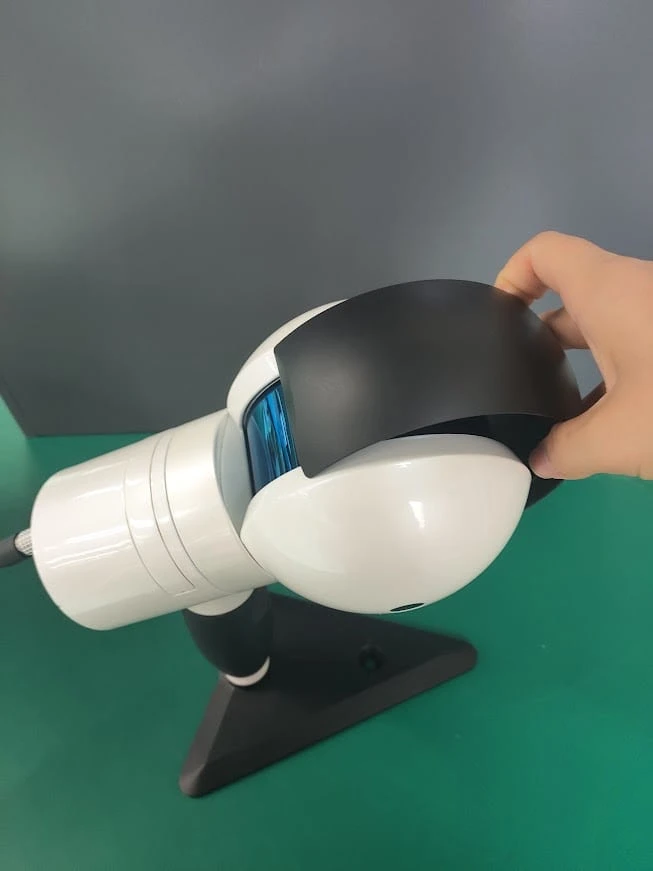

- Защищенность сканера от неблагоприятных погодных условий IP54. На сканер и батарейном блоке имееются защитные кожухи от дождя и пыли. Кабели используются с защищенными разъемами LEMO.
- Законченное решение. Комплект оборудования включает все аксессуары и программное обеспечение для подготовки итоговых раскрашенных облаков точек в нужной системе координат. Программное обеспечение LiDAR360 для постобработки.
Область применения:
Для создания топографических и поэтажных планов, создание карт 1:500;Проведения расчетов параметров сканируемых объектов (длины, объемы, площади, сечения, изменения геометрических параметров);
Сбора данных для BIM, геоинформационных систем;
Сканирования тоннелей и подземных выработок;
Сканирования леса и таксации деревьев, паспортизации объектов, т.д.
Технические характеристики лазерного сканера LiGrip Р120
|
Класс защиты лидара |
IP65 |
|
Максимальная дальность сканирования |
120 метров |
|
Частота сканирования |
320 000 точек/сек. |
|
Поле зрения сканирования |
360° х 285° |
|
Класс безопасности лазерного излучения |
Class 1* |
|
Точность |
+/- 1 см |
|
Способ использования |
- на рюкзаке - ручной режим - Установка на авто, на специальную платформу ТС |
|
Колоризация облаков точек в реальные цвета (RGB) цвета |
Есть, с помощью синхронизированной панорамной камеры Insta 360 One R |
|
Диапазон рабочих температур |
от -30 ºС до +60 ºС; |
|
Масса сканера |
1,74 кг |
|
Габаритные размеры батарейного блока |
134×64,6×167 мм |
|
Разрешение видеосъемки (панорамной камеры) |
5760x2880 |
|
Формат выходных данных |
Las, Ply, LiData, E57 |
|
Возможность осуществления координатной привязки к пунктам местной сети во время полевой съемки |
- к существующим пунктам опорной сети в процессе съемки, без использования марок и сфер - к данным предыдущих измерений - возможность осуществления привязки к пунктам местной сети по основанию вехи, за счет калибровки ее положения относительно сканирующего модуля. |
|
Функции LiFuser |
Системно-технические требования компьютера (рекомендуются для быстрой работы): -Оперативная память: не менее 8 ГБ. -Процессор: Intel ® Core ™ i5/i7 и выше. Двухъядерный процессор. -Адаптер дисплея: рекомендуется видеокарта NVIDIA, видеопамять не менее 2 ГБ. -Операционные системы: Microsoft Windows 7 (64-разрядная версия), Microsoft Windows 8 (64-разрядная версия), Microsoft Windows 10 (64-разрядная версия) и выше. - Автоматическая сшивка и фильтрация облаков точек. Задаются настройки плотности, ближнего и дальнего диапазона сканирования, диапазон общих контуров и др.; - Автоматическая обработка данных траектории; - Колоризация облаков точек в фактические цвета по данным камеры; - Синхронизированная работа с облаками точек, траекторией и панорамными снимками; - Геопривязка по опорным точкам. В LiGrip реализована функция геотегов, когда в процессе сканирования фиксируются опорные точки. В процессе геопривязки зафиксированным точкам на траектории присваиваются координаты с последующим экспортом в необходимую систему координат. Когда количество точек достигает 3, система выдает отчет по точности: - Экспорт в МСК по параметрам перехода; - Сшивка облаков точек по общим контурам; - ICP регистрация; - Построение сечений и профилей; - Проведение простых измерений - длины, площади, объемы, углы и др. - Экспорт геопривязанного облака точек производится в распространенные форматы |
|
Программное обеспечение для постобработки (опционально) |
LiDAR360 |
Стандартная комплектация:
- Сканирующий сенсор Hesai со встроенной инерциальной системой
- Синхронизированная со сканером панорамная камера
- Минивеха для геопривязки
- Защитная крышка сканера
- Защитная крышка батарейного блока
- Аккумулятор -2 шт.
- Накопитель данных
- Основной кабель 1.5 м
- Зарядное устройство для аккумулятора
- Лицензия Программного обеспечения LiFuser BP
- Кейс для переноски системы
- Инструкция пользователя
- Гарантия
Дополнительная комплектация:
- GPS рюкзак
- Базовая станция LiGrip
- Лицензия программного обеспечения LiDAR360
