Leica GS10
Описание
Высокоточный 555-ти канальный GNSS приемник Leica GS10 представляет собой классическое раздельное решение Hi-End класса. «Раздельное» означает, что для работы приемнику необходима внешняя GNSS антенна.
Традиционно для Leica, приемник GS10 опциональный и в минимальной конфигурации работает только с сигналами GPS L1, а в максимальной поддерживает все сигналы всех существующих спутниковых систем.
Приемник GS10 не имеет интегрированных GSM и радиомодемов - они предлагаются как отдельные "навесные" модули, которые подключаются к внешним коммуникационным портам приемника. К этим же портам, при отсутствии «навесных» модемов, могут быть подключены внешние GSM и радиомодемы (оба модема могут быть подключены одновременно). Для связи с контроллером имеется встроенный модуль Bluetooth.

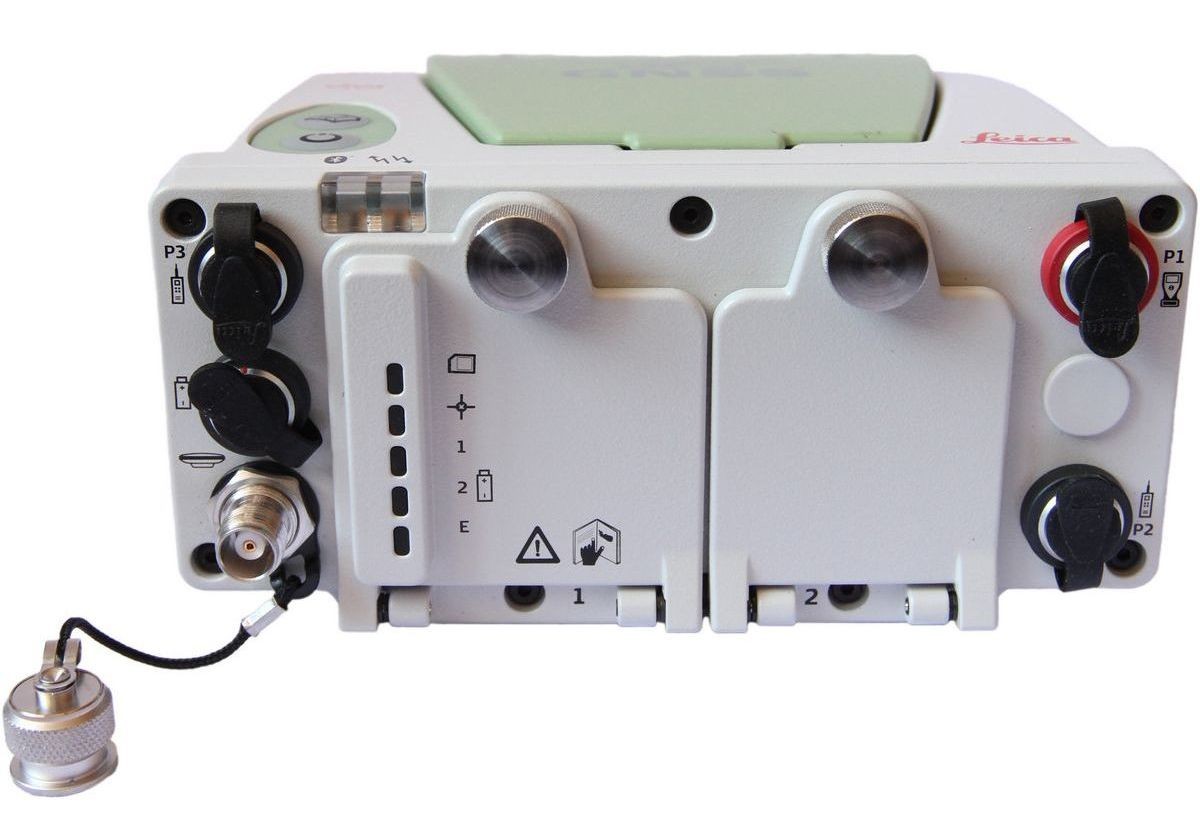

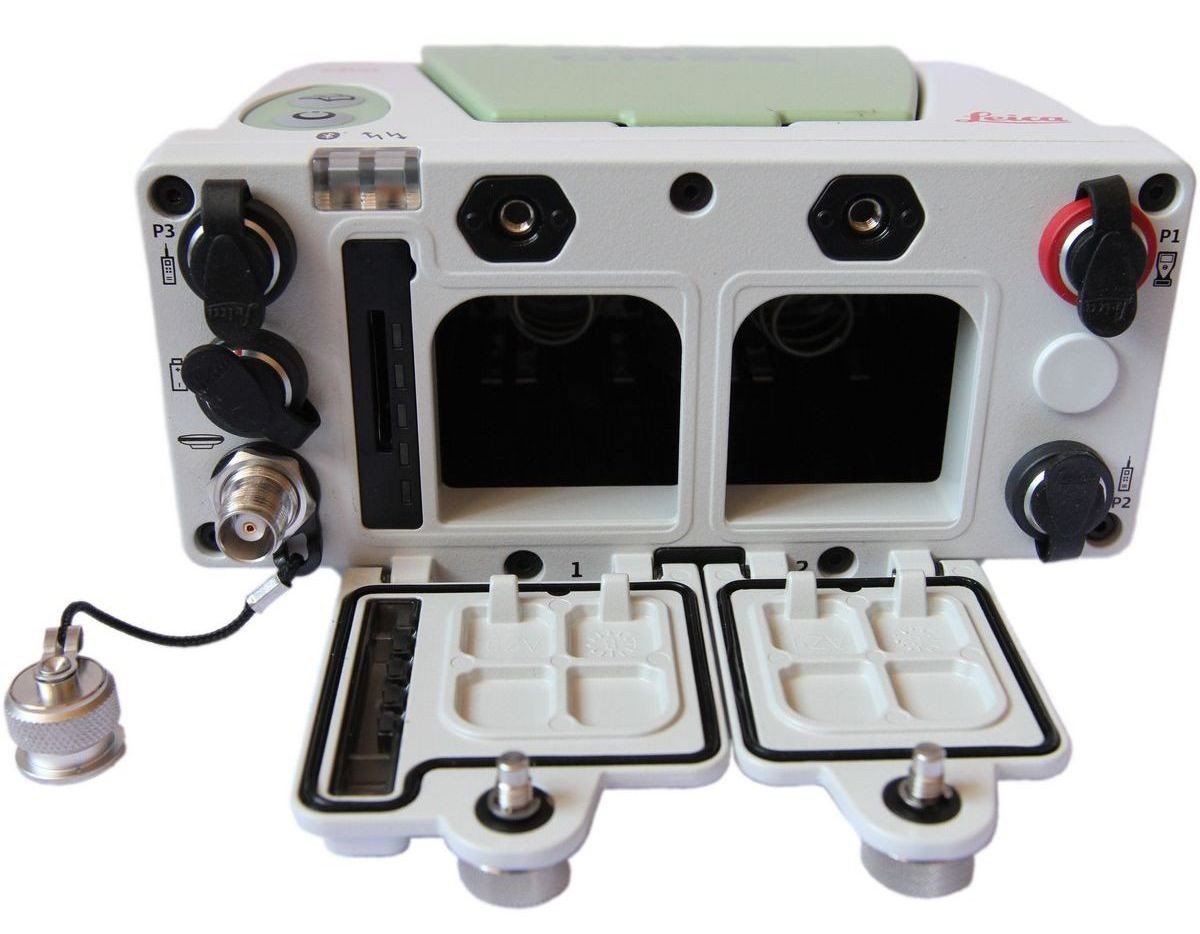

Источником питания GS10 в поле служат Li-Ion батареи GEB222 (7.4 В, 6 Ач), а наличие двух батарейных отсеков позволяет осуществлять их «горячую» замену. Также, при наличии соответствующего кабеля, приемник может быть запитан от любого источника постоянного тока напряжением от 10.5 до 28 В. При стационарной установке в офисе, GS10 можно подключить к сети 220 В.
Корпус приемника Leica GS10 способен выдержать опрокидывание с 2-х метровой вехи на твердую поверхность, имеет максимальный класс защиты оболочки - IP68, а диапазон рабочих температур – от -40 до +65°C.
Отличие конфигураций:
L1 - приемник GS10 с активированными опциями "5 Гц (LOP4)" и "Запись сырых данных (LOP7)" - это одночастотный GPS приемник, который может работать только в статике и кинематике с постобработкой; частота записи сырых данных до 5 Гц;
L1+L2 - приемник GS10 с активированными опциями "L2, L5 и L-band (LOP53)", "20 Гц (LOP5)", "Запись сырых данных (LOP7)", "RTK (LOP10)", "Передача данных RTK (LOP13)", "RTK сети (LOP12)" - это двухчастотный GPS приемник, способный работать как в режимах с постобработкой, так и в RTK (база или ровер); частота записи и позиционирования до 20 Гц.
Технические характеристики
| ХАРАКТЕРИСТИКИ ПРИЕМА GNSS СИГНАЛОВ | ||
| Число каналов | 555 | |
| Принимаемые сигналы |
GPS (L1, L2, L2C), ГЛОНАСС (L1, L2), BeiDou (B1, B2), Galileo (E1, E5a, E5b, Alt-BOC) QZSS*, SBAS (WAAS, EGNOS, MSAS, GAGAN) |
|
| GNSS антенна | Стандартная или Choke-ring | Leica AS10 / AS05 или Leica AR10 /AR20 / AR25 |
| ПРОИЗВОДИТЕЛЬНОСТЬ И ТОЧНОСТЬ ИЗМЕРЕНИЙ** | ||
| Технология RTK | Leica SmartCheck | Непрерывная проверка RTK решения, с надежностью 99.99% |
| Сетевой режим RTK | VRS, FKP, iMAX, MAC (RTCM SC 104) | |
| Время инициализации | Обычно 4 сек | |
| Кодовое решение | DGPS / RTCM | Обычно 25 см |
| RTK (Кинематика в реальном времени) | Одиночная базовая линия (< 30 км) | В плане 8 мм + 1 ppm / По высоте 15 мм + 1 ppm |
| Сетевой режим RTK | В плане 8 мм + 0,5 ppm / По высоте 15 мм + 0,5 ppm | |
| Постобработка данных | Статическая (фаза) с продолжительным наблюдением | В плане 3 мм + 0,1 ppm / По высоте 3,5 мм + 0,4 ppm |
| Статика и быстрая статика (фаза) | В плане 3 мм + 0,5 ppm / По высоте 5 мм + 0,5 ppm | |
| ПЕРЕДАЧА ДАННЫХ | ||
| Коммуникационные порты | Lemo | USB и RS232 серийный |
| Bluetooth | Bluetooth v2.00 + EDR, класс 2 | |
| Протоколы обмена данными | Форматы RTK данных | Leica, Leica 4G, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM |
| Вывод NMEA | NMEA 0183 V 4.00 и Leica | |
| Внешние линии обмена данными | До 3-х одновременно | GSM / GPRS / UMTS / CDMA и UHF / VHF модемы / GSM / Радио модем в корпусе Leica GFU (IP67) |
| ОБЩЕЕ | ||
| Управление | Клавиши и LED индикаторы | Клавиши Вкл/Выкл и функциональная клавиша, 8 LED индикаторов |
| Web сервер | Полная информация о статусе приемника и его конфигурирование | |
| Запись данных | Хранение данных | Съемная microSD карта памяти, 1 Гб |
| Форматы данных и частота записи | Leica GNSS сырые данные и данные RINEX с частотой до 20 Гц | |
| Управление питанием | Внутренний источник питания | 2 сменных Li-Ion аккумулятора (6 А·ч / 7.4 В) |
| Время работы*** | 15 ч работы с приемом RTK данных от встроенного радиомодема; 13 ч работы с передачей RTK данных от встроенного радиомодема (1 Ватт); 14 ч приема / передачи RTK данных от встроенного GSM модема | |
| Вес и габариты | Вес | 1.20кг (GS10) / 5.40кг стандартный комплект RTK ровера с вехой и рюкзаком |
| Диаметр x Высота | 212 мм x 166 мм x 79 мм | |
| Условия эксплуатации | Температура | Рабочая температура от -40°C до 65°C, температура хранения от -40°C до 80°C |
| Защита от воды, песка и пыли | IP68 | |
| Виброустойчивость | Выдерживает сильные вибрации | |
| Защита от влаги | 100% | |
| Ударопрочность | Выдерживает опрокидывание на двухметровой вехе на твердую поверхность | |
* Поддержка QZSS уже включена в оборудование и будет добавлена в следующих версиях программного обеспечения.
** Точность и надежность измерений зависят от различных факторов, в том числе количества спутников, времени наблюдения, состояния ионосферы, многолучевости и т.д. Цифры приведены с учетом нормальных благоприятных условий. Планируемое расширение спутниковых созвездий BeiDou и Galileo еще более увеличит надежность и точность спутниковых измерений.
*** Может варьироваться в зависимости от температуры, возраста аккумулятора, мощности радиопередачи данных.
Предложения
|

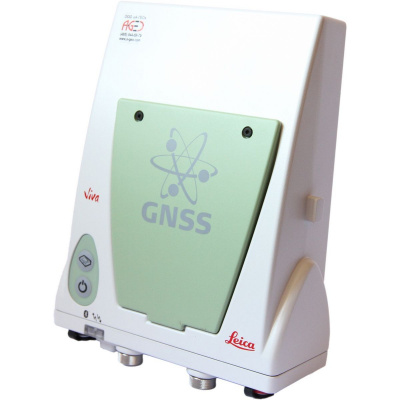

Leica GS10 (минимальный; L1)
Частоты GNSS: L1, Конфигурация: L1, Артикул: 838029, Спутниковые системы: GPS
|
|
|
Leica GS10 (расширенный; L1+L2)
Частоты GNSS: L1/L2, Конфигурация: L1+L2, Артикул: 838030, Спутниковые системы: GPS
|
|
