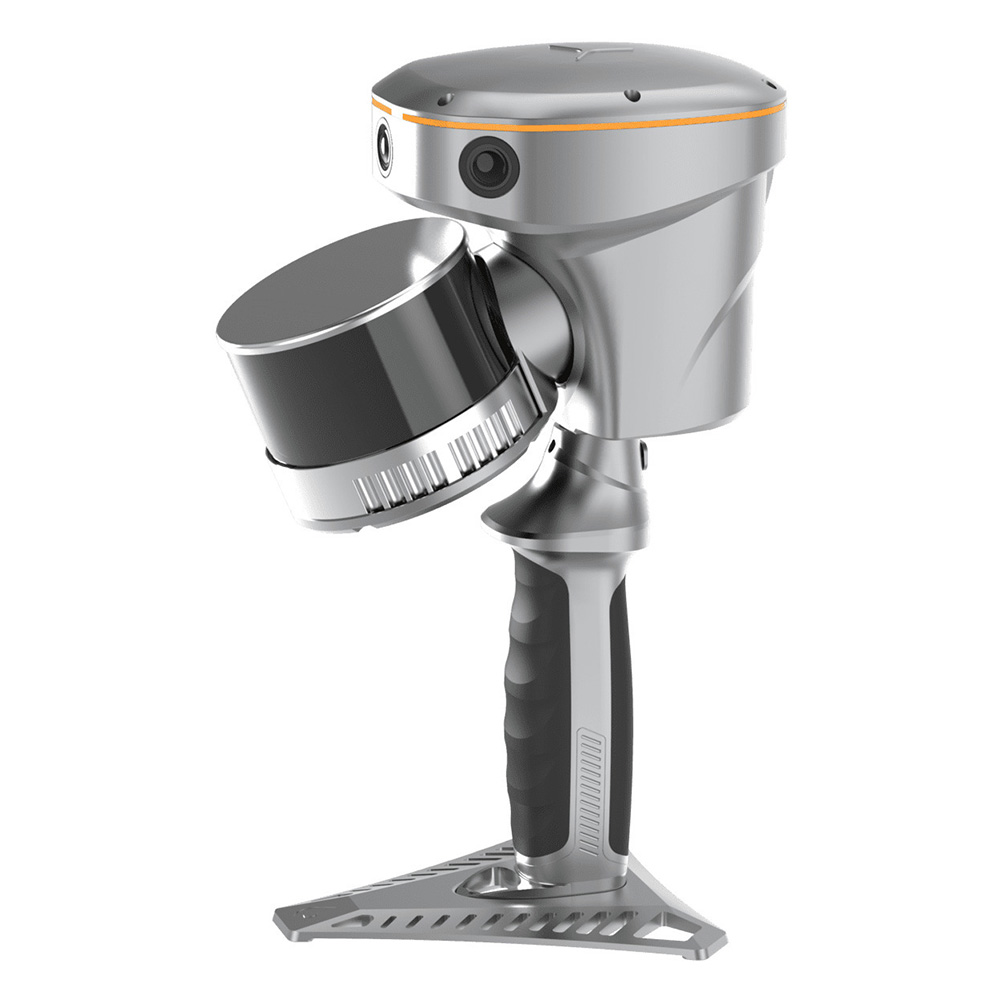

SLAM сканер CHCNAV RS10
Описание
CHCNAV RS10 - это новое устройство, которое помогает делать измерения точнее и эффективнее. Оно объединяет технологии ГНСС-RTK, лазерного сканирования SLAM и визуального позиционирования в единую платформу. Это позволяет специалистам в области геодезии, строительства, BIM, архитекторам, маркшейдерам и другим профессионалам выполнять 3D-сканирование как внутри, так и снаружи помещений.
RS10 можно выполнять измерения точек в зонах с плохим приёмом сигналов спутниковых систем или даже при отсутствии сигнала него, так как обеспечивается новый уровень гибкости и точности в работе. Устройство поддерживает как традиционную RTK-съёмку, так и трехмерную оцифровку реальности, что упрощает полевые работы и повышает качество данных.
CHCNAV RS10 имеет две конфигурации: RS10 и RS10-32. Различия в технических характеристиках этих конфигураций приведены в таблице ниже.
| RS10-32 | RS10-32 | |
| Максимальная дальность |
до 120 м |
до 300 м |
| Дальность при коэффициенте отражения >10% |
80 м (каналы 5 - 12) 50 м (каналы 1 - 4, 13 - 16) |
80 м (на все каналы) |
|
Скорость сканирования |
320 000 тчк/сек при одинарном отражении |
640 000 тчк/сек при одинарном отражении |
|
Количество скан-линий |
16 | 32 |
|
Количество отражений |
до 2 |
до 3 |
|
Поле зрения (поперёк) |
30° (от -15° до +15°) |
40.3° (от -20.8° до +19.5°) |
|
Угловое разрешение (поперёк) |
2° |
1.3° |
Общие характеристики RS10 и RS10-32
| Размеры, мм | 178×126×213 |
| СКП абсолютная в плане | <5 см |
| СКП абсолютная по высоте | <5 см |
| Точность относительная | <1 см |
| Отображение облака точек в реальном времени | Наличие |
| Съёмка со SLAM в RTK | Наличие |
| Масса, кг | 1.9 (включая ГНСС-приемник и батарею) |
| Сбор данных без необходимости замыкания полигонов | Поддержка |
| Отображение точности в реальном времени | Поддержка |
| Поле зрения | 360° × 270° |
| Класс лазерного излучения | 1 (в соответствии с IEC 60825-1:20145) |
| Шум облака точек, см | 2 |
| Частота вращения, Гц | 10 |
| Минимальная дальность, м | 0.05 |
| Поле зрения лазера (вдоль) | 360° |
| Угловое разрешение (вдоль) | 0.18° (10 Гц) |
| Длина волны | 905 нм |
| ГНСС-плата | Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц |
| СКП RTK | в плане: 8.0 мм + 1.0 мм/км; по высоте 15.0 мм + 1.0 мм/км; время инициализации <10 сек; надежность инициализации >99.9% |
| СКП PPK | в плане: 3 mm + 1 ppm RMS, по высоте: 5 mm + 1 ppm RMS |
| СКП Статика | в плане: 2.5 мм + 0.5 мм/км, по высоте: 5.0 мм + 0.5 мм/км |
| Визуальное позиционирование | Поддержка |
| Автоматическая инициализация IMU | Поддержка |
| Частота обновления данных IMU | 200 Гц |
| СКП определения местоположения без потери сигнала ГНСС | 0.005 градусов крен/тангаж, 0.010 градусов - курс; 1 см в плане, 2 см по высоте |
| ПО для сбора геопространственных данных | SmartGo, CoPre, CoProcess, LandStar |
| Количество камер | 3 |
| Тип фотокамеры | Встроенная, калиброванная со сканером |
| Разрешение камеры | 15 Мп (5 Мп*3), 2592 × 1944 |
| Эффективные пиксели фотокамеры | 2.0 мкм |
| Поле зрения камеры | 210°×170° |
| Память | 512 Гб |
| Рабочая температура | от -20 °C до +50 °C |
| Температура хранения | от -20 °C до +60 °C |
| Класс пыле-влаго защиты | IP64 (в соответствие с IEC 60529) |
| Влажность (рабочая) | 80%, без конденсации |
| Тип питания | Сменные батареи, поддержка горячей замены |
| Время работы от одной батареи | 60 мин |
| Входное напряжение, В | 9-20 (пост.ток) |
| Мощность, Вт | 24.48 |
| Энергопотребление, Вт | 30 |
В чем преимущество SLAM сканеров CHCNAV RS10
SLAM сканер CHCNAV RS10 представляет собой инновационное устройство для быстрого и точного трехмерного моделирования помещений и наружных объектов. Благодаря использованию технологии одновременной локализации и построения карты (Simultaneous Localization And Mapping), прибор обеспечивает высокую скорость и надежность обработки данных, минимизируя временные затраты на обследование пространства.
Основные характеристики сканера CHCNAV RS10
- Высокое разрешение и плотность точек: построение подробнейших моделей окружающей среды.
- Интеграция GPS/INS системы: возможность точной привязки полученных данных к географическим координатам.
- Простота эксплуатации: интуитивно понятный интерфейс, компактные размеры и малый вес делают использование прибора удобным и эффективным.
- Совместимость с различными системами визуализации и анализа данных: интеграция с ПО AutoCAD, Revit и другими профессиональными инструментами.
CHCNAV RS10 находит свое применение в широком спектре отраслей:
- архитектура и строительство: создание архитектурных проектов, виртуальных туров, оценка строительных конструкций;
- инженерия и проектирование: контроль качества строительно-монтажных работ, подготовка технических заданий;
- геология и горнодобывающая промышленность: изучение подземных выработок, обеспечение безопасности горных работ;
- логистика и складская деятельность: инвентаризация запасов, оптимизация размещения товаров.
CHCNAV RS10 является надежным инструментом для профессионалов, стремящихся повысить эффективность своего труда и обеспечить высокое качество выполненных работ.
SLAM сканер CHCNAV RS10 представляет собой инновационное устройство для быстрого и точного трехмерного моделирования помещений и наружных объектов. Благодаря использованию технологии одновременной локализации и построения карты (Simultaneous Localization And Mapping), прибор обеспечивает высокую скорость и надежность обработки данных, минимизируя временные затраты на обследование пространства.
Основные характеристики
- Высокое разрешение и плотность точек: построение подробнейших моделей окружающей среды.
- Интеграция GPS/INS системы: возможность точной привязки полученных данных к географическим координатам.
- Простота эксплуатации: интуитивно понятный интерфейс, компактные размеры и малый вес делают использование прибора удобным и эффективным.
- Совместимость с различными системами визуализации и анализа данных: интеграция с ПО AutoCAD, Revit и другими профессиональными инструментами.
Преимущества CHCNAV RS10:
- экономия времени и снижение расходов на проведение замеров;
- минимальное вмешательство в производственный процесс обследуемых объектов;
- получение качественных результатов в кратчайшие сроки;
- возможность интеграции с существующими информационными системами предприятия.
CHCNAV RS10 является надежным инструментом для профессионалов, стремящихся повысить эффективность своего труда и обеспечить высокое качество выполненных работ.
Какая точность у SLAM сканера CHCNAV RS10
SLAM сканер CHCNAV RS10 обладает высокой точностью измерений, достигающей ±1 см на расстоянии до 8 метров и ±2 см на расстояниях свыше 8 метров. Эта характеристика делает прибор идеальным решением для проведения высокоточного 3D-моделирования внутренних помещений и внешних объектов различного масштаба.
Основные факторы, влияющие на точность измерений:
- качество используемого оборудования (камеры, датчики);
- условия съемки (освещенность, температура, влажность);
- скорость движения оператора при проведении съемок.
- проводить съемку в условиях хорошей освещенности;
- избегать съемки вблизи источников сильных электромагнитных полей;
- использовать специализированное программное обеспечение для последующей обработки данных.
Как обновить прошивку сканера CHCNAV RS10?
Обновление прошивки сканера CHCNAV RS10 помогает поддерживать функциональность устройства на высоком уровне, исправлять возможные ошибки и добавлять новые возможности. Процесс обновления достаточно прост и требует соблюдения определенных правил. Приведем подробную инструкцию по обновлению прошивки.
Что потребуется для обновления прошивки:
- сам сканер CHCNAV RS10;
- компьютер с установленной программой CHCNAV Updater;
- официальный файл прошивки последней версии, скачанный с официального сайта производителя;
- кабель USB для соединения сканера с компьютером.
Шаг 1: Подготовка устройства
Убедитесь, что аккумулятор сканера заряжен минимум на 70%. Затем выключите устройство и подсоедините его к компьютеру через кабель USB.
Шаг 2: Загрузка файла прошивки
Откройте официальный сайт CHCNAV и зайдите в раздел загрузок. Скачайте последнюю версию прошивки для вашей модели сканера.
Шаг 3: Установка программы CHCNAV Updater
Установите программу CHCNAV Updater на компьютер, если она ещё не установлена. Она позволит удобно и безопасно обновить прошивку устройства.
Шаг 4: Запуск процесса обновления
Откройте программу CHCNAV Updater и выберите нужный файл прошивки. Нажмите кнопку "Обновить" и дождитесь завершения процесса. Во время обновления не отключайте устройство от компьютера и не перемещайте его.
Шаг 5: Проверка результата
По окончании обновления перезагрузите устройство. Теперь оно должно функционировать с обновленной версией прошивки.
Важные советы и предупреждения:
- используйте только официальные файлы прошивки с сайта производителя;
- перед началом обновления обязательно сохраните важные данные, хранящиеся на устройстве;
- внимательно следите за уровнем заряда батареи во время обновления.
Как разблокировать сканер CHCNAV RS10?
Разблокировка сканера CHCNAV RS10 осуществляется простым способом, позволяющим вернуть устройство в рабочее состояние после блокировки, вызванной длительным периодом неиспользования или ошибкой программного обеспечения. Ниже приведены пошаговые инструкции, следуя которым, вы сможете легко восстановить работоспособность вашего устройства.
Причины блокировки сканера CHCNAV RS10
Перед тем как приступить к процедуре разблокировки, важно понимать причины, вызвавшие блокировку:
- длительный период бездействия устройства;
- ошибки прошивки или сбои в работе встроенного программного обеспечения;
- использование неподходящих аксессуаров или зарядных устройств.
Прежде чем начать процедуру разблокировки, убедитесь, что ваш сканер подключён к источнику питания и находится в рабочем режиме. Для этого выполните следующие действия:
- Включите устройство и дождитесь загрузки операционной системы.
- Перейдите в меню настроек и выберите пункт "Система".
- Найдите подраздел "Безопасность" и перейдите туда.
Процедура разблокировки сканера RS10 состоит из нескольких простых шагов:
Шаг 1: Вход в режим восстановления
Подключите устройство к компьютеру через USB-кабель и запустите программу CHCNAV Manager. После подключения нажмите клавишу включения на устройстве и удерживайте её примерно 5 секунд, пока экран не погаснет.
Шаг 2: Запуск процесса восстановления
Запустите приложение CHCNAV Recovery Tool, которое автоматически определит ваше устройство и предложит вам выбрать метод восстановления. Выберите подходящий вариант и подтвердите операцию нажатием кнопки "Да".
Шаг 3: Завершение процедуры
Процесс восстановления займёт около 10 минут. По завершении программа уведомит вас о готовности устройства к дальнейшей работе. Отключите устройство от компьютера и включите его снова обычным способом.
Заключение: Теперь вы знаете, как правильно разблокировать сканер CHCNAV RS10. Следуйте приведённым инструкциям внимательно, чтобы избежать возможных ошибок и повреждений устройства. Если процедура не помогла, обратитесь в службу поддержки производителя для получения дополнительной помощи.
Комплектация:
- Сканер CHCNAV RS10 - 1 шт
- Планшет LT800 - 1 шт
- Аккумулятор 0101-070-188 - 4 шт
- Зарядное устройство 2604-030-009 - 1 шт
- Кабель передачи данных USB3.0 Type-C - 1 шт
- Ручка для переноски RS10 - 1 шт
- Крепление для переноски RS10 на плечах - 1 шт
- Крепление планшета на веху - 1 шт
- Салфетки для очистки - 1 шт
- Кейс для транспортировки 4106 040 397 - 1 шт
- Постоянная лицензия ПО CoPre (базовая с опцией обработки данных SLAM на USB) 8005-010-084 - 1 шт
- Сертификат о тестировании на точность - 1 шт.
