Trimble S9 0.5" Robotic, DR Plus, Long Range FineLock (S9054201)
Артикул:
S9054201
2 890 831 ₽
Есть в наличии
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Описание

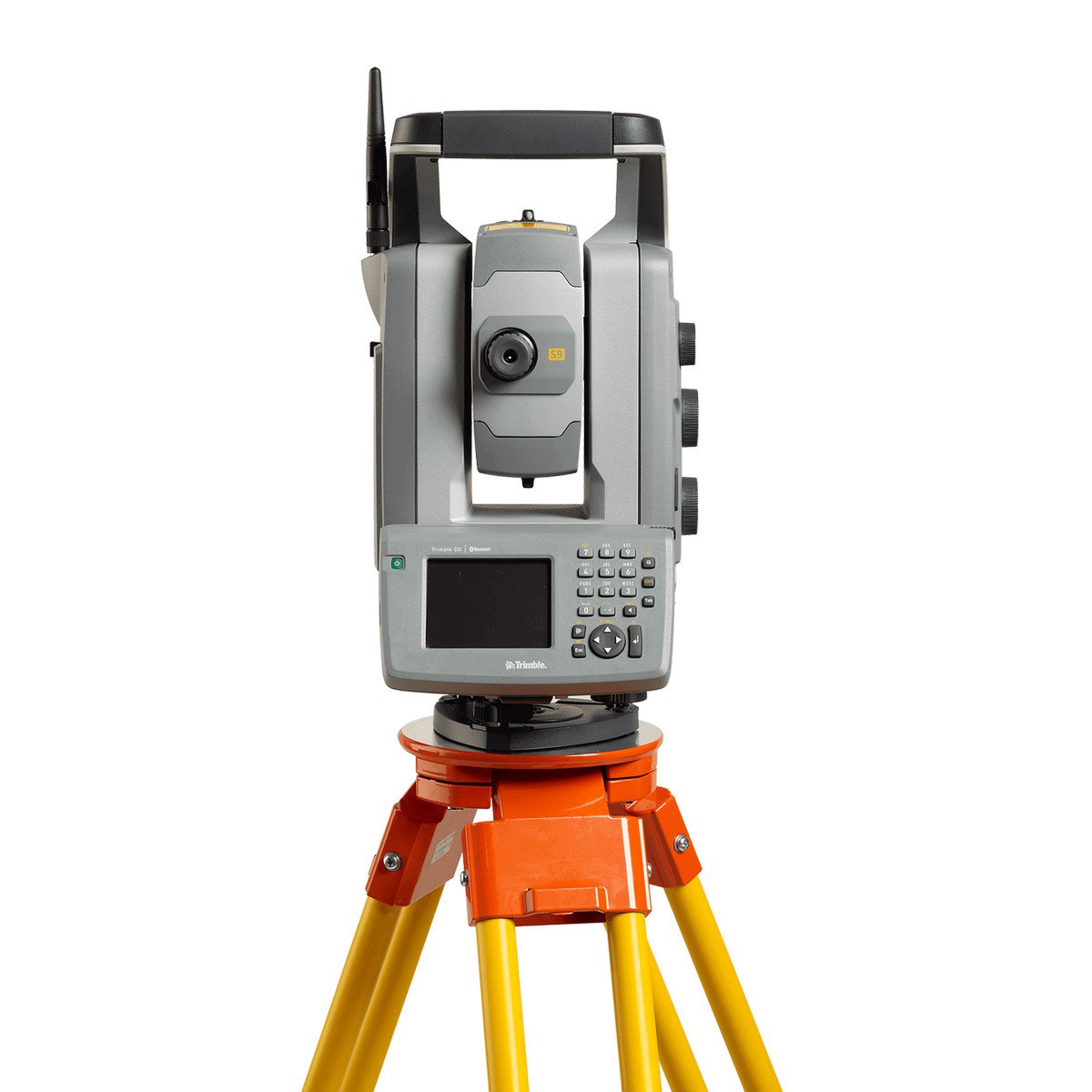

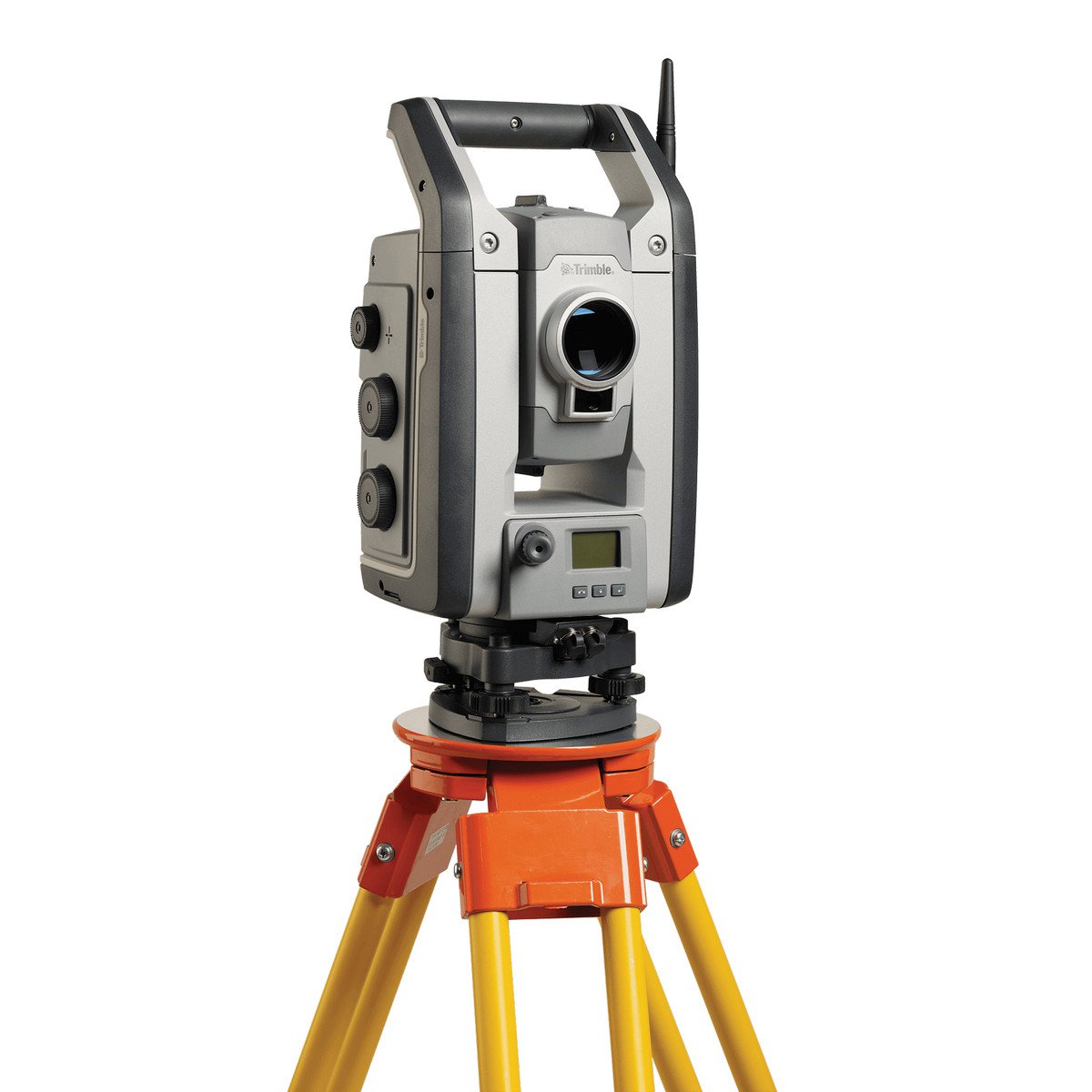

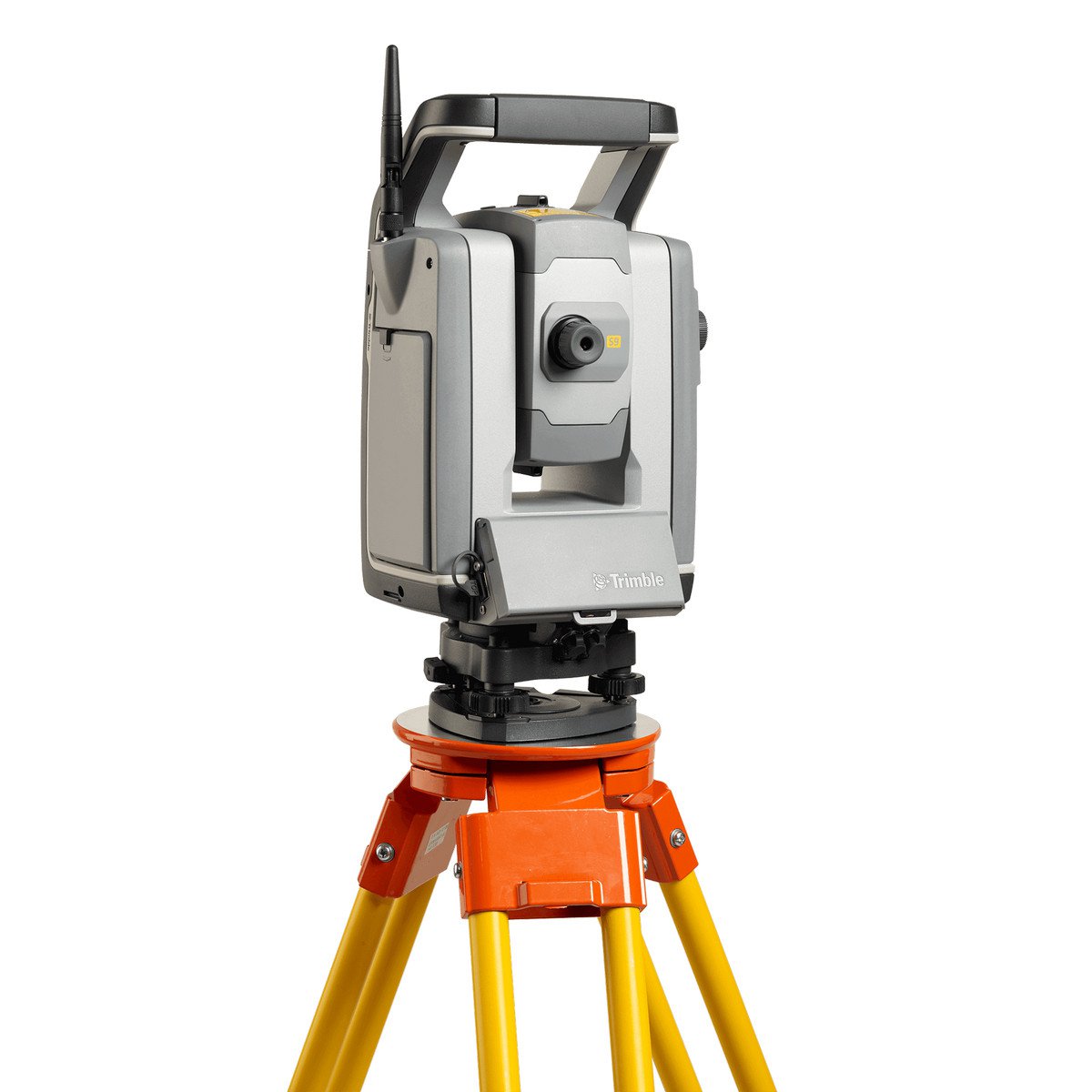

Роботизированный тахеометр Trimble S9 DR Plus модификации Robotic с точностью угловых измерений 0.5" и технологией Long Range FineLock.
Полное описание серии тахеометров Trimble S9 DR Plus.
Технические характеристики
| ТОЧНОСТЬ | |
| Точность измерения по призме | ±(1+2 мм/км х D) мм |
| Точность измерения по призме в стандартном режиме | ±(2+2 мм/км х D) мм |
| Точность измерения по призме в режиме слежения | ±(4+2 мм/км х D) мм |
| Точность измерения без отражателя в стандартном режиме | ±(2+2 мм/км х D) мм |
| Точность измерения без отражателя в режиме слежения | ±(4+2 мм/км х D) мм |
| Точность измерения без отражателя в режиме Longe Range | ±(10+2 мм/км х D) мм |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 0.5" |
| Винты наведения | бесконечные (MagDrive Servo) |
| ИЗМЕРЕНИЕ РАССТОЯНИЙ | |
| Дальность измерения по призме 6.25 см | до 2 500 м |
| Дальность измерения без отражателя в режиме Long Range | до 2 200 м |
| Дальность измерения по призме в режиме Long Range | до 5 500 м |
| Дальность измерения без отражателя в стандартном режиме | до 1 300 м |
| Дальность измерения без отражателя до отражающей пленки 20х20 мм | до 1 000 м |
| Минимальное измеряемое расстояние | 0.2 м |
| Минимальное измеряемое расстояние без отражателя | 1 м |
| ВРЕМЯ ИЗМЕРЕНИЯ | |
| Скорость измерения по призме в стандартном режиме | 1.2 с |
| Скорость измерения по призме в режиме слежения | 0.4 с |
| Скорость измерения без отражателя в стандартном режиме | 1-5 с |
| Скорость измерения без отражателя в режиме слежения | 0.4 с |
| СКАНИРОВАНИЕ (для версии прибора Scanning Capable) | |
| Дальность сканирования | до 250 м |
| Скорость сканирования | до 15 точек/с |
| Минимальное расстояние между точками сканирования | 10 мм |
| Стандартное отклонение | 1.5 мм на < 50 м |
| Точность определения отдельной 3D точки | 10 мм на < 150 м |
| ДАЛЬНОМЕР | |
| Тип лазера | импульсный |
| Класс лазерной безопасности для измерний по призме | класс 1 |
| Класс лазерной безопасности в безотражательном режиме | класс 2 |
| Расходимость лазерного пучка при измерении на призму в горизонтальной плоскости | 4 см/100 м |
| Расходимость лазерного пучка при измерении на призму в вертикальной плоскости | 8 см/100 м |
| Расходимость лазерного пучка в режиме без отражателя в горизонтальной плоскости | 4 см/100 м |
| Расходимость лазерного пучка в режиме без отражателя в вертикальной плоскости | 8 см/100 м |
| СЪЕМКА В РЕЖИМАХ AUTOLOCK И ROBOTIC | |
| Дальность работы по пассивным призмам | 500 - 700 м |
| Дальность работы по призмам MultiTrack | до 800 м |
| Дальность работы по призмам Active Track 360 | до 500 м |
| Точность наведения в режиме AutoLock по пассивным призмам | < 2 мм на 200 м |
| Точность наведения в режиме AutoLock по призмам MultiTrack | < 2 мм на 200 м |
| Точность наведения в режиме AutoLock по призмам Active Track 360 | < 2 мм на 200 м |
| Минимальное расстояние поиска | 0.2 м |
| Время поиска призмы | обычно 2 - 10 с |
| FINELOCK | |
| Точность наведения в режиме FineLock по призмам | < 1 мм на 300 м |
| Диапазон работы в режиме FineLock по призмам | от 20 м до 700 м |
| Минимальное расстояние между призмами в режиме FineLock | 0.8 м на 200 м |
| Точность наведения в режиме Long Range FineLock по призмам | < 10 мм на 2500 м |
| Диапазон работы в режиме Long Range FineLock по призмам | от 250 м до 2500 м |
| Минимальное расстояние между призмами в режиме Long Range FineLock | 10 м на 2500 м |
| GPS SEARCH/GEOLOCK | |
| Диапазон GPS-поиска (GeoLock) | 360 градусов |
| Время получения решения (GeoLock) | 15 - 30 с |
| Время повторного захвата цели (GeoLock) | < 3 c |
| СЕРВОМЕХАНИЗМ | |
| Тип сервоприводов | технология MagDrive |
| Угловая скорость вращения | 115 градусов/с |
| Время смены круга КЛ/КП | 2.6 с |
| Время поворота на 180 градусов | 2.6 с |
| Фиксация и медленное вращение | сервопривод с бесконечным точным наведением |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение зрительной трубы | 30х |
| Подсветка сетки нитей | 10 уровней |
| Угол поля зрения | 2.6 м на 100 м |
| Высота горизонтальной оси вращения | 196 мм |
| Апертура | 40 мм |
| Фокусировка зрительной трубы | от 1.5 м до ∞ |
| Автофокусировка | стандартная |
| ЦЕНТРИРОВАНИЕ | |
| Центрир | оптический |
| Цена деления круглого уровня | 8'/2 мм |
| Система центрирования | Timble 3-pin |
| Увеличение оптического центрира | 2.3 х |
| Диапазон фокусировки оптического центрира | от 0.5 м до ∞ |
| ГОРИЗОНТИРОВАНИЕ | |
| Точность компенсатора | 0.5" |
| Чувствительность цифрового уровня | 0.3" |
| Тип компенсатора | двухосевой жидкостно-электрический датчик |
| Диапазон работы компенсатора | ±5.4' |
| ВВОД/ВЫВОД | |
|
Встроенный радиомодем |
2.4 ГГц |
| Интерфейсы | USB, последовательный, Bluetooth |
| ПИТАНИЕ | |
| Встроенный аккумулятор | Li-Ion, 11.1 В, 5.0 Ач |
| Время работы от 1-го аккумулятора | до 6.5 часов |
| Время работы от 3-х аккумуляторов в адаптере | до 20 часов |
| На кронштейне Robotic от 1-го аккумулятора | до 13.5 часов |
| От 1-го аккумулятора в режиме Robotic с видео | до 5.5 часов |
| От 3-х аккумуляторов в адаптере в режиме Robotic с видео | до 17 часов |
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Вес батареи | 0.35 кг |
| Вес инструмента | 5.5 кг |
| Рабочая температура | от -20°С до +50°С |
| Пылевлагозащищенность | IP65 |
| ПРОЧЕЕ | |
| Trimble VISION | нет |
| Безотражательный режим | DR Plus |
| Технология точного наведения | Long Range FineLock |
Комплект поставки:
- тахеометр
- трегер
- отвертка Torx T30 для снятия ручки инструмента
- юстировочные инструменты
- бленда
- краткое руководство
- мишень из отражающей пленки
- мишень для юстировки лазерного указателя
- чехол от дождя
- транспортировочный кейс с ремнями
- ключи для кейса 2 шт.
Файлы
Характеристики
|
Угловая точность
|
0.5" |
|
Точность измерений на отражатель
|
1 мм + 2 ppm |
|
Точность измерений без отражателя
|
2 мм + 2 ppm |
|
Дальность измерения без отражателя
|
до 2 200 м |
|
Время измерения на отражатель
|
1.2 с |
|
Время измерения без отражателя
|
1-5 с |
|
Размер лазерного пятна
|
4 см x 8 см на 100 м |
|
Возможность сканирования
|
нет |
|
Дальность автоматического наведения (круглая призма)
|
500-700 м |
|
Дальность автоматического наведения (призма 360°)
|
до 800 м |
|
Точность автоматического наведения
|
< 2 мм на 200 м |
|
Время поиска призмы
|
обычно 2-10 с |
|
Точность наведения в режиме FineLock
|
< 1 мм на 300 м |
|
Точность наведения в режиме Long Range FineLock
|
< 10 мм на 2 500 м |
|
Минимальное расстояние между призмами (FineLock/Long Range FineLock)
|
0.8 м на 200 м / 10 м на 2 500 м |
|
Диапазон расстояний в режиме FineLock/Long Range FineLock
|
от 20 м до 700 м / от 250 м до 2 500 м |
|
Увеличение зрительной трубы
|
30x |
|
Поле зрения
|
1°30′ |
|
Автофокусировка изображения
|
да |
|
Диапазон фокусировки зрительной трубы
|
от 1.5 м до ∞ |
|
Подсветка сетки нитей
|
10 уровней |
|
Указатель створа
|
нет |
|
Компенсатор
|
двухосевой |
|
Диапазон компенсации
|
±5.4' |
|
Точность компенсатора
|
0.5" |
|
Разрешение электронного уровня
|
0.3" |
|
Чувствительность круглого уровня
|
8'/2 мм |
|
Винты наведения
|
сервоприводы MagDrive Servo |
|
Угловая скорость вращения
|
115°/с |
|
Центрир / Точность центрирования
|
оптический / не указано |
|
Дисплей при КЛ
|
нет |
|
Дисплей при КП
|
графический ЖК |
|
Клавиатура при КЛ
|
нет |
|
Клавиатура при КП
|
3 клавиши |
|
Подсветка клавиатуры
|
нет |
|
Камера
|
нет |
|
Интерфейсы
|
RS232, USB хост, Bluetooth, радио 2.4 ГГц |
|
LTE модем
|
нет |
|
Полевое ПО
|
Trimble Access |
|
Дальность измерения на отражатель
|
до 5 500 м |
|
Автоматическое измерение высоты инструмента
|
нет |
|
Встроенная память
|
нет |
|
Расширение памяти
|
нет |
|
Питание
|
Li-ion батарея 11.1 В, 5 Ач |
|
Время работы (измерение расстояний и углов каждые 30 с)
|
до 6.5 ч |
|
Рабочая температура
|
от -20°С до +50°С |
|
Температура хранения
|
от -40°С до +70°С |
|
Защита от пыли и воды
|
IP65 |
|
Размеры
|
нет данных |
|
Вес
|
5.5 кг |
|
Гарантийный срок
|
2 года |
