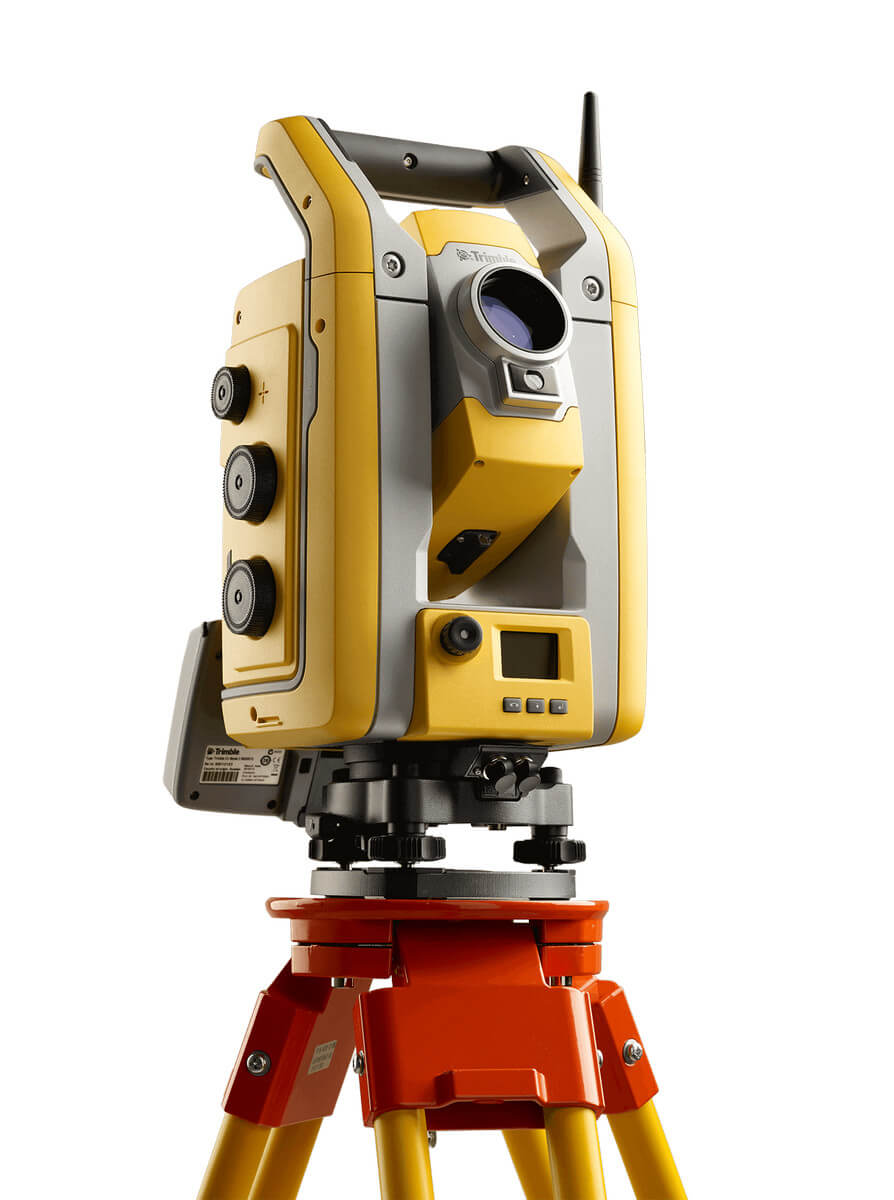

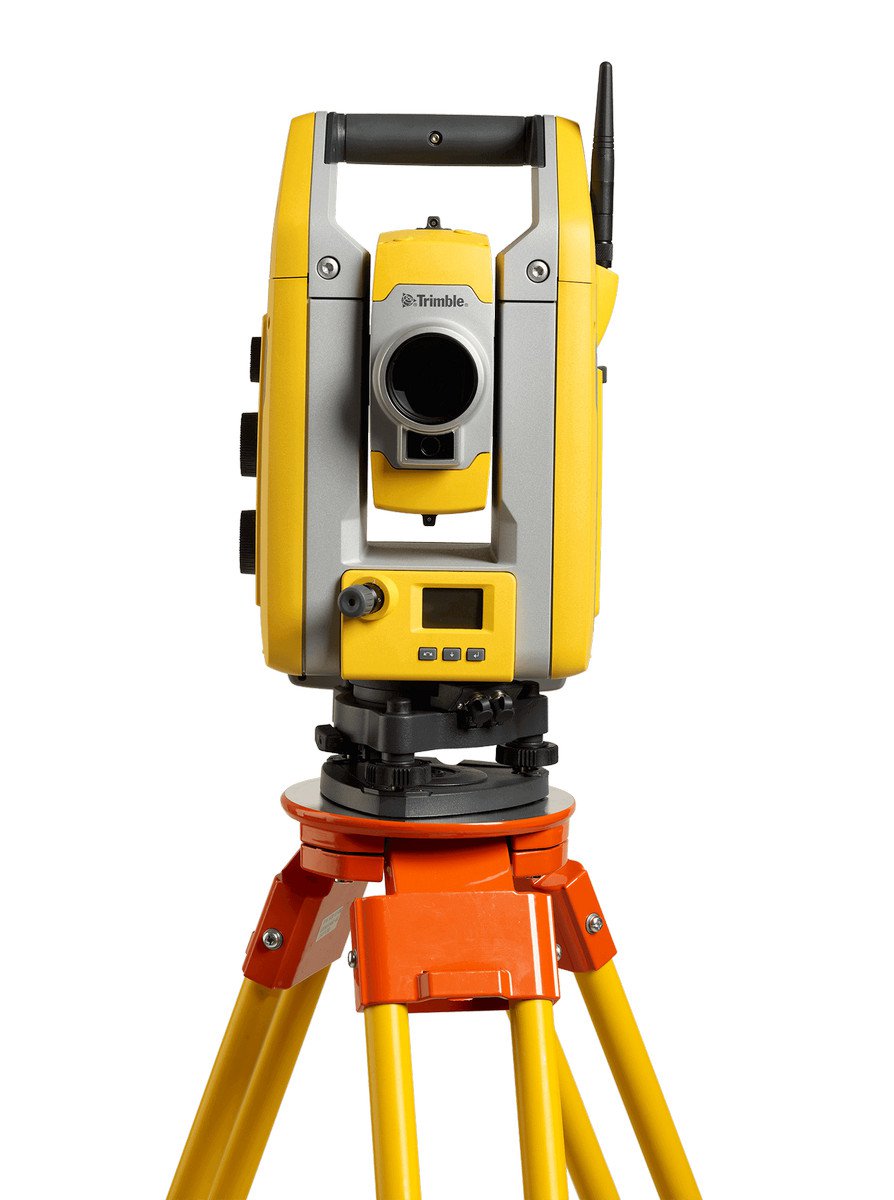

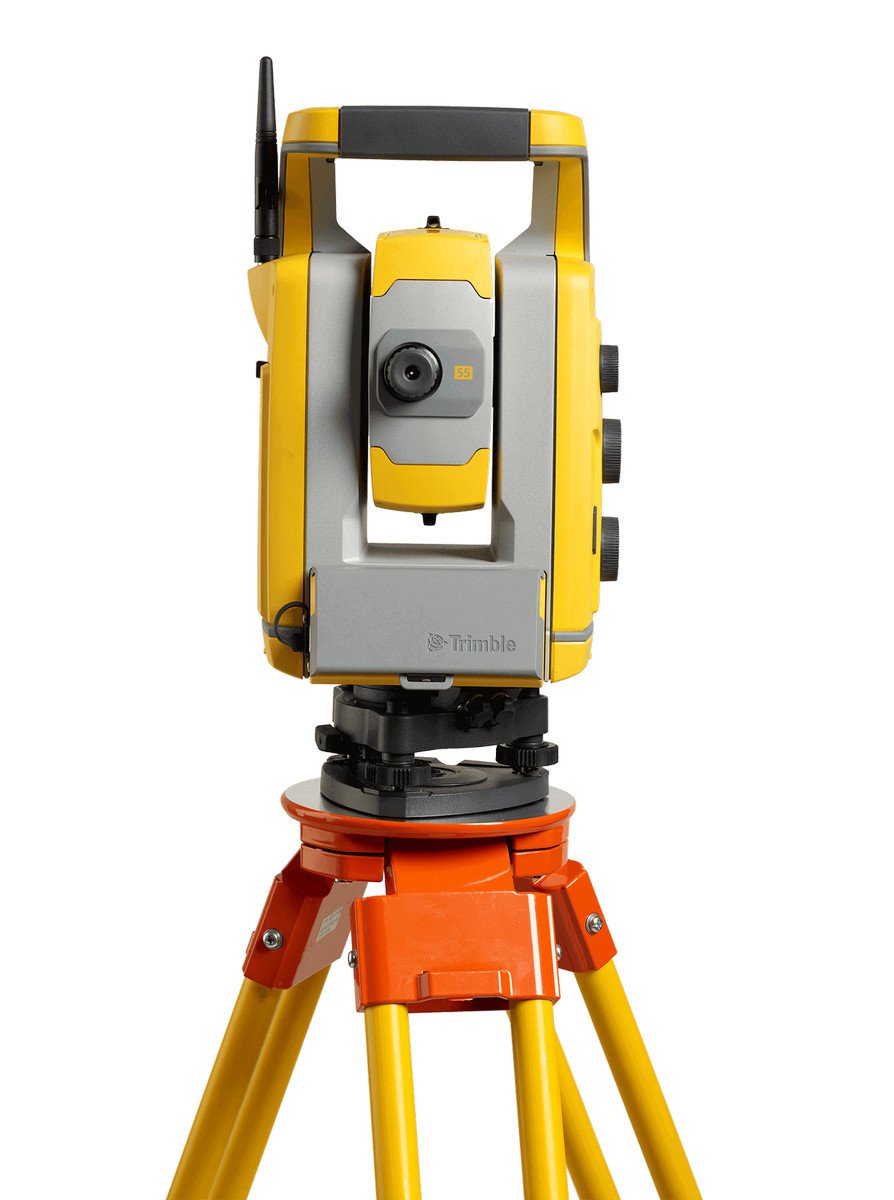

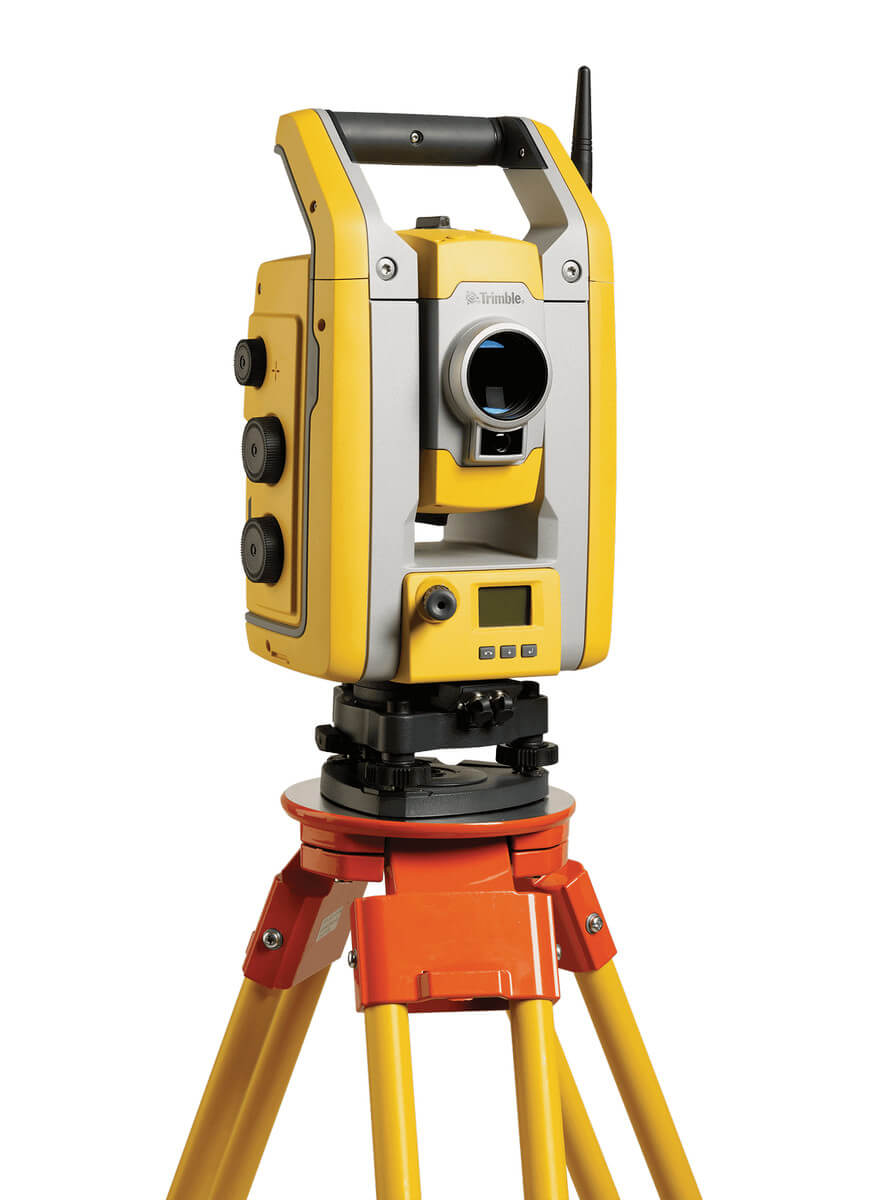

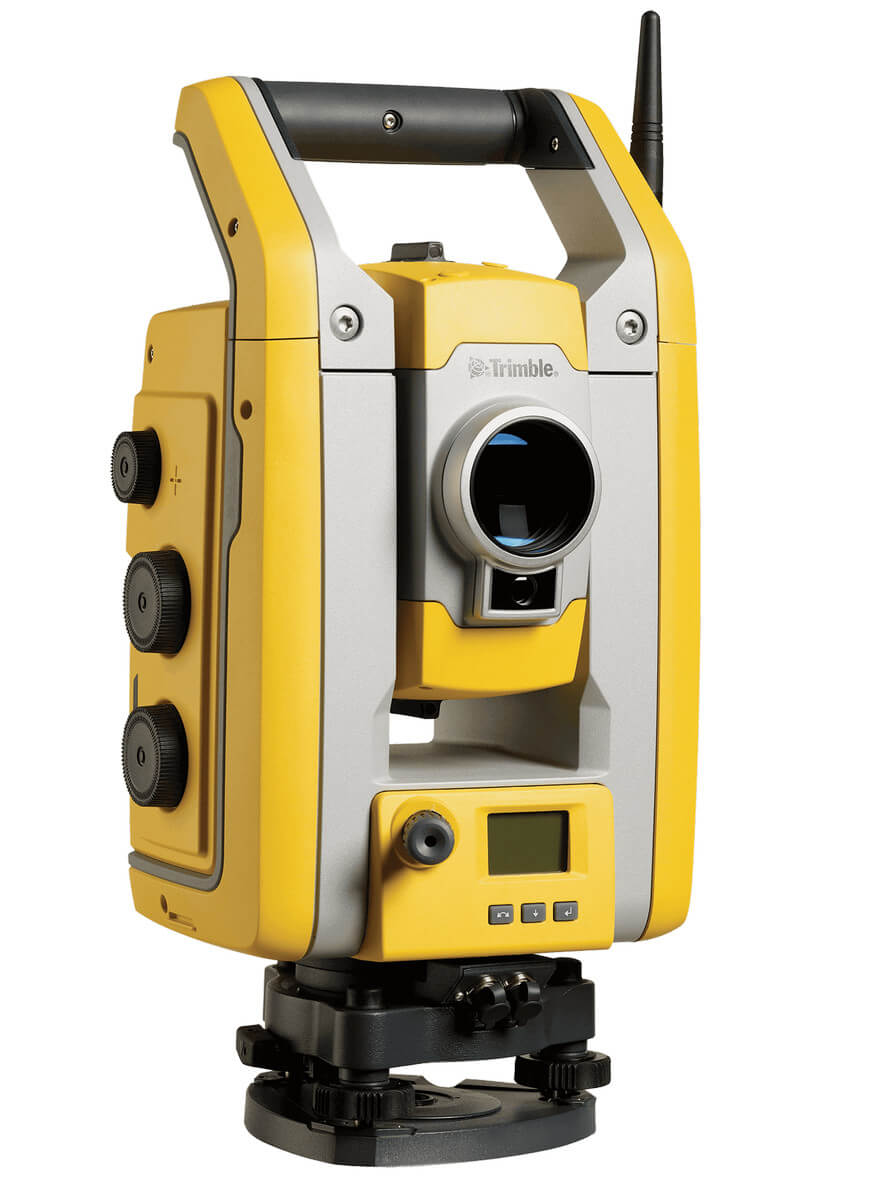

Trimble S5 5", Autolock, DR Plus

Рейтинг:
В наличии
1 005 743
Поделиться
Артикул S5552110
  • Описание
  • Файлы
  • Видео
  • Отзывы

Роботизированный тахеометр Trimble S5 модификации Autolock с угловой точностью 5".

Полное описание серии тахеометров Trimble S5.

Технические характеристики

ТОЧНОСТЬ
Точность измерения по призме 1 мм + 2 ppm
Точность измерения по призме в стандартном режиме 2 мм + 2 ppm
Точность измерения по призме в режиме слежения 4 мм + 2 ppm
Точность измерения без отражателя в стандартном режиме 2 мм + 2 ppm
Точность измерения без отражателя в режиме слежения 4 мм + 2 ppm
Точность измерения без отражателя в режиме Longe Range 10 мм + 2 ppm
УГЛОВЫЕ ИЗМЕРЕНИЯ
Угловая точность 5"
Винты наведения бесконечные (MagDrive Servo)
ИЗМЕРЕНИЕ РАССТОЯНИЙ
Дальность измерения по призме 6.25 см до 2 500 м
Дальность измерения без отражателя в режиме Long Range до 2 200 м
Дальность измерения по призме в режиме Long Range до 5 500 м
Дальность измерения без отражателя в стандартном режиме до 1 300 м
Дальность измерения без отражателя до отражающей пленки 20х20 мм до 1 000 м
Минимальное измеряемое расстояние 0.2 м
Минимальное измеряемое расстояние без отражателя 1 м
ВРЕМЯ ИЗМЕРЕНИЯ
Скорость измерения по призме в стандартном режиме 1.2 с
Скорость измерения по призме в режиме слежения 0.4 с
Скорость измерения без отражателя в стандартном режиме 1-5 с
Скорость измерения без отражателя в режиме слежения 0.4 с
ДАЛЬНОМЕР
Тип лазера импульсный
Класс лазерной безопасности для измерний по призме класс 1
Класс лазерной безопасности в безотражательном режиме класс 2
Расходимость лазерного пучка при измерении на призму в горизонтальной плоскости 4 см/100 м
Расходимость лазерного пучка при измерении на призму в вертикальной плоскости 8 см/100 м
Расходимость лазерного пучка в режиме без отражателя в горизонтальной плоскости 4 см/100 м
Расходимость лазерного пучка в режиме без отражателя в вертикальной плоскости 8 см/100 м
СЪЕМКА В РЕЖИМАХ AUTOLOCK И ROBOTIC
Дальность работы по пассивным призмам 500 - 700 м
Дальность работы по призмам MultiTrack до 800 м
Дальность работы по призмам Active Track 360 до 500 м
Точность наведения в режиме AutoLock по пассивным призмам < 2 мм на 200 м
Точность наведения в режиме AutoLock по призмам MultiTrack < 2 мм на 200 м
Точность наведения в режиме AutoLock по призмам Active Track 360 < 2 мм на 200 м
Минимальное расстояние поиска 0.2 м
Время поиска призмы обычно 2 - 10 с
GPS SEARCH/GEOLOCK
Диапазон GPS-поиска (GeoLock) 360 градусов
Время получения решения (GeoLock) 15 - 30 с
Время повторного захвата цели (GeoLock) < 3 c
СЕРВОМЕХАНИЗМ
Тип сервоприводов технология MagDrive
Угловая скорость вращения 115 градусов/с
Время смены круга КЛ/КП 2.6 с
Время поворота на 180 градусов 2.6 с
Фиксация и медленное вращение сервопривод с бесконечным точным наведением
ЗРИТЕЛЬНАЯ ТРУБА
Увеличение зрительной трубы 30х
Подсветка сетки нитей 10 уровней
Угол поля зрения 2.6 м на 100 м
Высота горизонтальной оси вращения 196 мм
Апертура 40 мм
Фокусировка зрительной трубы от 1.5 м до бесконечности
Автофокусировка стандартная
ЦЕНТРИРОВАНИЕ
Центрир оптический
Цена деления круглого уровня 8'/2 мм
Система центрирования Timble 3-pin
Увеличение оптического центрира 2.3 х
Диапазон фокусировки оптического центрира От 0.5 м до бесконечности
ГОРИЗОНТИРОВАНИЕ
Точность компенсатора 0.5"
Чувствительность цифрового уровня 0.3"
Тип компенсатора двухосевой жидкостно-электрический датчик
Диапазон работы компенсатора ±5.4'
ВВОД/ВЫВОД
Интерфейсы USB, последовательный, Bluetooth
ПИТАНИЕ
Встроенный аккумулятор Li-Ion, 11.1 В, 5.0 Ач
Время работы от 1-го аккумулятора до 6.5 часов
Время работы от 3-х аккумуляторов в адаптере до 20 часов
На кронштейне Robotic от 1-го аккумулятора до 13.5 часов
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес батареи 0.35 кг
Вес инструмента 5.4 кг
Рабочая температура от -20°С до +50°С
Пылевлагозащищенность IP65
ПРОЧЕЕ
Безотражательный режим DR Plus
Возможность сканирования нет

Комплект поставки:

  • тахеометр
  • трегер
  • отвертка Torx T30 для снятия ручки инструмента
  • юстировочные инструменты
  • бленда
  • краткое руководство
  • мишень из отражающей пленки
  • мишень для юстировки лазерного указателя
  • чехол от дождя
  • транспортировочный кейс с ремнями
  • ключи для кейса 2 шт.
