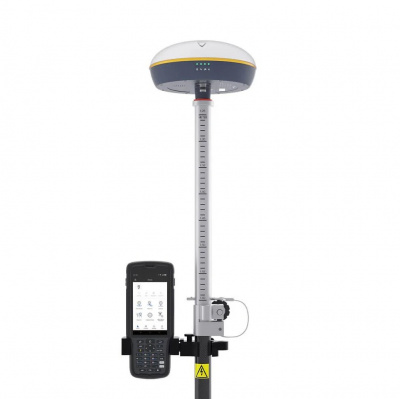

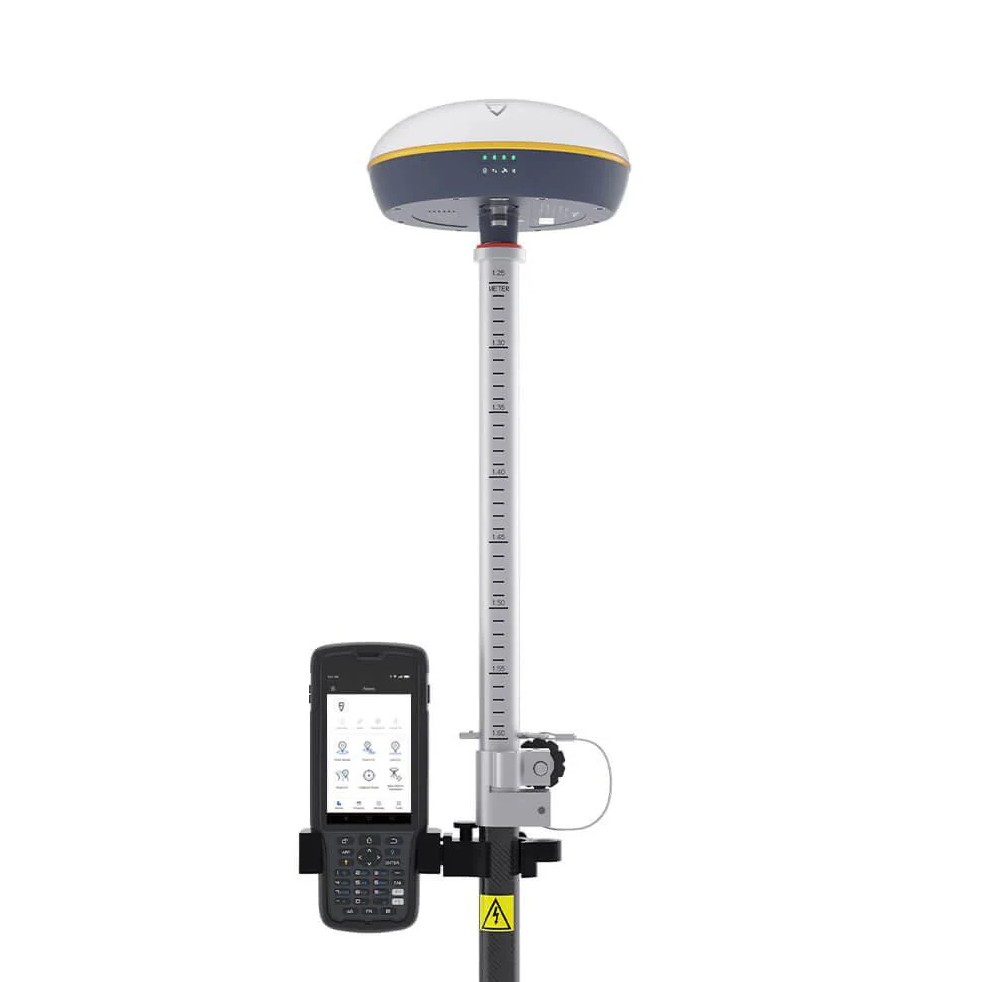

GNSS приемник NAVMOPO V1t (IMU, УКВ 1/5Вт)
Реестр СИ
SmartNet 1 год
Артикул:
Q0110063
Описание
Геодезические GNSS приемник NAVMOPO V1t с IMU, плата Unicore UM980
NAVMOPO V1t - это универсальный 1408 канальный геодезический GNSS приемник на плате Unicore UM980 способный принимать и обрабатывать сигналы всех спутниковых группировок: GPS, ГЛОНАСС, BeiDou, Galileo. Приемник можно использовать, как базу и как ровер. Он способен работать в режиме RTK и писать статику. Версия V1t оснащена инерциальным измерительным блоком (IMU), который позволяет выполнять измерения под наклоном. Имеется встроенный приёмо-передающий радио-модем мощность 1 Вт (5 Вт в модификации V1t Pro).
Сферы применения- строительство зданий и сооружений
- дорожное строительство
- топография
- изыскания
- маркшейдерия
- благоустройство
NAVMOPO V1t с системой IMU для съемки под наклоном
В некоторых случаях невозможно или затруднительно сделать съемку точки классическим методом, т.е. когда веха с приемником выставляется вертикально по пузырьковому уровню, например, когда нужно подснять угол здания. В таких случаях, незаменимой функцией является - съемка под наклоном. Возможность осуществлять съемку с наклоном вехи дает наличие в приемнике системы IMU.
Высокая степень защиты от пыли и влагиСерия V1t имеет степень защиты IP67, это говорит о том, что приемник полностью защищен от попадания пыли и выдерживает временное погружение в воду. NAVMOPO V1t прошли серию испытаний на прочность корпуса, они показали, что приемник выдерживает падение на бетон с высоты 1,5 м.
Полевой контроллер E200Полевой контроллер E200 предназначен для управления GNSS приемниками NAVMOPO. Мощный процессор, высокая степень защиты и аккумулятор большой емкости делают его удобным инструментом и позволяет оптимизировать рабочий процесс. Дисплей с высокой яркостью, обеспечивает хорошую читаемость при солнечном свете.
- яркий 5-дюймовый экран
- Li-Ion аккумулятор 6500 мАч
- процессор 2,4 ГГц
- память 4 + 64 ГБ
- USB-тип C, поддержка OTG
- выдержал испытание на падение с высоты 1,5 метра
- IP67.
Полевая программа NAVMOPO Survey (FJD Trion Survey)
Trion Survey — это программное обеспечение, которое устанавливается на контроллер E200 и предназначено для управлением GNSS приемниками NAVMOPO. Устанавливается на устройства с Android. Простое в освоении, но при этом очень функциональное ПО.Состав комплекта:
- GNSS приемник NAVMOPO V1t – 1 шт.;
- контроллер E200 (E600) с программой NAVMOPO Survey – 1 шт.;
- крепление контроллера на веху – 1 шт.;
- зарядное устройство для приемника – 1 шт.;
- зарядное устройство для контроллера – 1 шт.;
- антенна для радио-модема – 1 шт.;
- транспортировочный кейс - 1 шт.;
- метрологическая поверка (запись в ФГИС «АРШИН») - 1 шт.;
- подключение к базовым станциям 1 год RTK - 1 шт.
Характеристики
| Прием спутниковых сигналов | |
| GNSS антенна | встроенная |
| Вход внешней GNSS антенны | нет |
| Количество каналов | 1408 |
| Прием сигналов GPS | L1, L2, L2C, L5 |
| Прием сигналов ГЛОНАСС | L1, L2, L3 |
| Прием сигналов BeiDou | B1, B2, B3 |
| Прием сигналов Galileo | E1, E5a, E5b, Alt-BOC, E6 |
| Прием сигналов QZSS | L1, L2, L5 |
| Прием сигналов NavIC | L5 |
| Прием сигналов SBAS | WAAS, EGNOS, MSAS, GAGAN |
| Прием сигналов L-band | да |
| GNSS технологии | |
| Trimble 360 | нет |
| Trimble SurePoint | нет |
| Тип RTK-решения | Fixed/Float |
| Trimble xFill | нет |
| Trimble CenterPoint RTX | нет |
| OmniSTAR | нет |
| Z-BLADE | нет |
| RTK Bridge | нет |
| Backup RTK | нет |
| Leica RTKplus | нет |
| SmartLink | нет |
| SmartLink fill | нет |
| Характеристики позиционирования | |
| Частота позиционирования | до 10 Гц |
| Точность статика, быстрая статика | 2.5 мм+1ppm / 5 мм+1ppm |
| Точность RTK | 8 мм+1ppm / 15 мм+1ppm |
| Надежность инициализации | нет данных |
| Режимы работы | |
| Работа в режиме RTK базы | радио, NTRIP и прямой IP |
| Работа в режиме RTK ровера | радио, через контроллер: NTRIP и прямой IP |
| RTK в режиме "Только ГЛОНАСС" | да |
| RTK в режиме "Только BeiDou" | да |
| RTK в режиме "BeiDou с ГЛОНАСС" | да |
| Память и обмен данными | |
| Встроенная память | 32 ГБ |
| Расширение памяти | нет |
| Коммуникационные порты | RS232, USB |
| Протоколы RTCM | 2.1, 2.2, 2.3, 3.0, 3.1, 3.2 |
| Протоколы CMR | CMR, CMR+, CMRx |
| Другие протоколы | NMEA 0183 |
| Встроенные средства обмена данными | радиомодем 410-470 МГц 5 Вт |
| Ввод маркера событий | нет |
| Вывод PPS | нет |
| Управление | |
| Интерфейс пользователя | кнопки, светодиодные индикаторы |
| Питание | |
| Питание | Li-ion батарея 6.5 Ач |
| Внешнее питание | 9-32 В |
| Время работы от батареи | до 15 ч статика, до 10 ч RTK ровер |
| Условия эксплуатации | |
| Рабочая температура | от -45°С до +65°С |
| Температура хранения | от -45°С до +85°С |
| Защита от пыли и воды | IP67 |
| Габариты и вес | |
| Размеры | 162 мм x 86 мм |
| Вес | 1 кг |
| Прочее | |
| Электронный уровень | нет |
| Инерциальная система | да |
| Визуальное позиционирование | нет |
| Компенсация наклона | до 60° |
| Технология защиты от кражи | нет |
| Гарантийный срок | 1 год |
