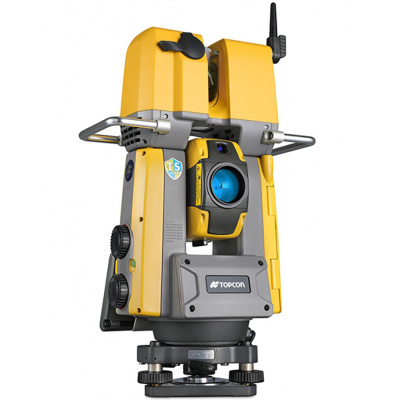

Робосканер Topcon GTL-1003

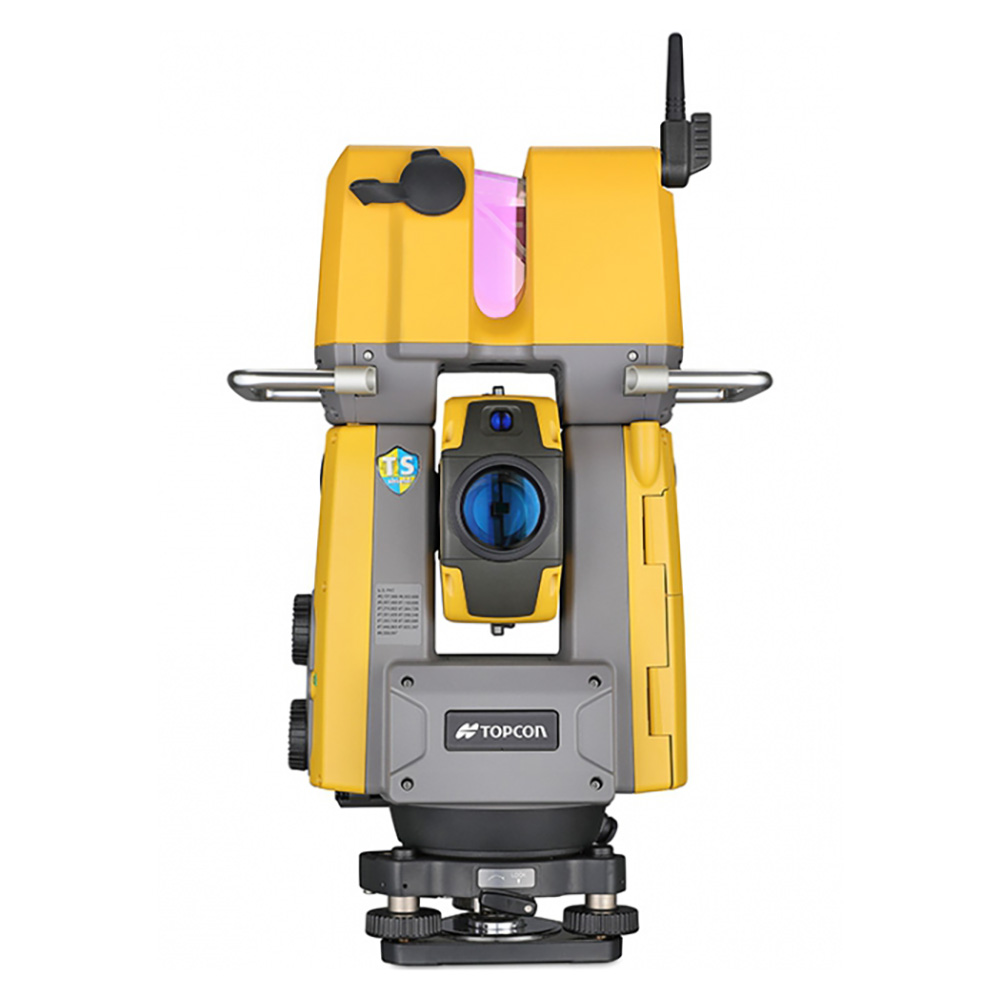

GTL-1003 – новый прибор компании TOPCON , который представляет собой роботизированный тахеометр с интегрированным компактным высокоскоростным сканером. GTL-1003 единый инструмент для съемки, разбивки и сканирования в высоком разрешении, в котором возможности полноценного роботизированного тахеометра совмещены с компактным и быстрым сканером.
GTL-1003 универсальный инструмент для современного геодезического производства представляющий собой комплексное решение рабочего процесса, от съемки до обработки.

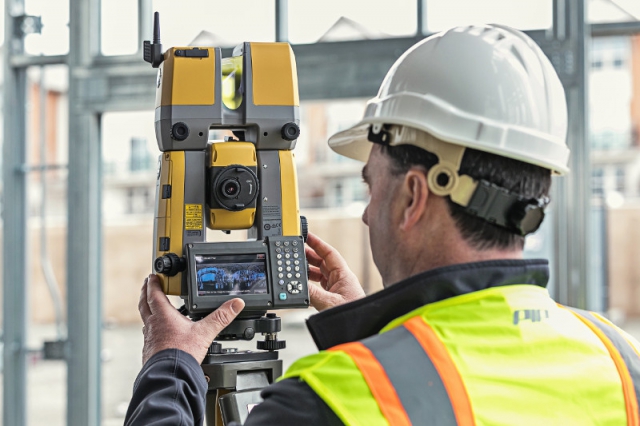

Как и в случае использования роботизированных электронных тахеометров, для работы с GTL-1003 необходим только один специалист для выполнения работ. Используя этот прибор можно выполнить все необходимые работы: съемку и разбивку одним специалистом и сканирование в высоком разрешении. Помимо функции сканирования в сканер встроена фотокамера, которая позволяет делать сферические панорамные фотоснимки
TOPCON GTL-1003 построен на базе проверенного и надежного тахеометра серии GT, хорошо зарекомендовавшего себя у многих пользователей.
Использование тахеометра в сочетании со сканером позволяет сократить время выполнения работ на 50% при регистрации большого количества стоянок, выполненных с помощью сканера.
Преимущества нового GTL-1003:
- Выполнение работ доступно одному специалисту
- Высокая дальность в безотражательном режиме.
- Поддержка технологии Hybrid
- Простой интерфейс ПО Magnet Field
- Интеграция с BIM360 Layout и Autodesk Point Layout
- Высокая скорость сканирования
- Встроенная камера для панорамных фотоизображений
- Привязка сканера к координатам тахеометра
- Дальность сканирования до 70 м
- Наложение данных с тахеометра на результаты сканирования
- Обработка, регистрация, и анализ облаков точек со всех сканирующих систем Topcon в одном программном обеспечении
- Публикация данных сканирования в Collage Web
- Поддержка общепринятых обменных форматов облаков точек
- Прямой вывод данных в формат .RCP (Autodesk Recap)
Технические характеристики
| Измерение углов | |
| Дискретность отсчетов | 1" / 5" |
| Точность (с.к.о.) измерения угла одним приемом, " | 3 |
| Дальность измеряемых расстояний | |
| без отражателя, м | 1.3 - 1000 |
| на отражающую плёнку, м | 1.3 - 500 |
| по одной призме, м | 1.3 - 5000 |
| Точность измерения расстояний | |
| по одной призме | ± (1.0 мм + 2 ppm) |
| на отражающую пленку | ± (2.0 мм + 2 ppm) |
| без отражателя | ± (2.0 мм + 2 ppm) |
| Сканирование | |
| Наличие функции сканирования | Встроенный импульсный лазерный сканер с полем зрения 360° х 270° |
| Дальность | от 0,6 до 70 м |
| Скорость сканирования | до 100000 точек в секунду |
| Другие характеристики | |
| Размеры прибора (ВхШхД), мм | 424х212х178 |
| Лазерный центрир | Дополнительный аксессуар |
| Створоуказатель | Есть |
| Целеуказатель | Есть |
| Класс лазера для измерения расстояний | 3R |
| Зрительная труба | |
| Длина, мм | 142 |
| Диаметр объектива, мм | 38 |
| Увеличение, крат | 30 |
| Изображение | Прямое |
| Угол поля зрения | 1°30′ |
| Подсветка | Есть |
| Разрешающая способность, " | 2,5" |
| Наименьшее расстояние фокусирования, м | 1,3 |
| Фотокамера | |
| Разрешение | 5 Мп |
| Широкоугольная | Да |
| Угол обзора (широкоугольная) | 180°Х 130° |
| Внешние условия эксплуатации прибора | |
| Защита от внешних факторов (пыли, воды) | IP54 |
| Рабочая температура, °С | -10°...+50° |
| Компенсатор | |
| Тип | Двухосевой жидкостный |
| Диапазон работы, ’ | ±6 |
| Точность, " | 1 |
| Панель управления | |
| Дисплей | Цветной жидкокристаллический сенсорный экран VWGA 4.3 дюй |
| Количество | 1 |
| Клавиатура | 24 клавиши |
| Подсветка | Есть |
| Интерфейсы | |
| Коммуникационные порты | RS-232C, USB (Тип A), USB (Тип mini B) |
| Карты памяти | USB Flash до 32 Гб, SD-карта (10-й класс, до 32 Гб) |
| Беспроводный модуль Bluetooth | Есть |
| Память | |
| Внутренняя память | 1 Гб |
| Компьютер | |
| Операционная система | Windows Embedded Compact 7 |
| Сервопривод и автоматическое слежение | |
| Вращающий механизм | UltraSonic Direct Drive |
| Макс. скорость вращения | 180° в секунду |
| Функция автонаведения на центр призмы | Есть |
| Макс. скорость автослежения | 20° в секунду |
| Дальность автослежения | По однопризменному отражателю PRISM2: от 1.3 до 1000 м. По призме ATP1/ATP1S: от 2 до 600 м |
| Точность автонаведения | 1.2 мм на 100 м |
| Функция слежения за призмой | Есть |
| Оптический центрир | |
| Увеличение, крат | 3 |
| Диапазон фокусирования | от 0,5 м |
| Изображение | Прямое |
| Угол поля зрения | 4° |
| Батарея питания | |
| Модель | BDC70 (7.2B, 5.2 A/ч) |
| Выходное напряжение, В | 7,2 |
| Емкость, Ач | 5240 |
| Период работы при +20ºС (углы и расстояния), ч | 4 |
| Вес, кг | 0,197 |
| Зарядное устройство | |
| Модель | CDC68 (100-240В, 50/60Гц) |
| Входное напряжение, В | 100-240 |
| Частота, Гц | 50/60 |
| Рабочие температуры, °С | 0°...+40° |
| Период зарядки, ч | 5,5 |
| Вес | |
| Тахеометр с батареей, кг | 7,2 |
| Программное обеспечение | |
| Magnet Field onBoard | |
| Прочее | |
| Телекоммуникационный модуль TSshield-защитник | Есть |
| Наводящие винты | Сервопривод |
| Страна изготовления | Япония |
