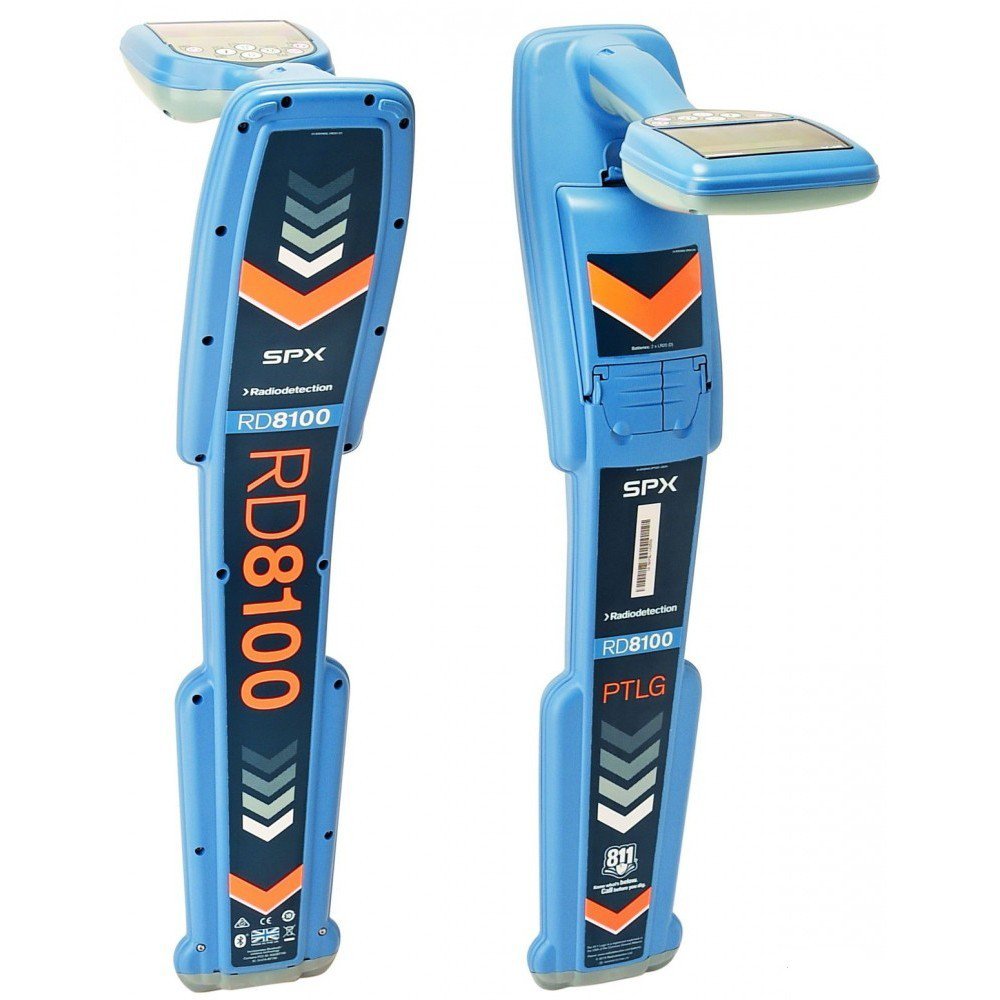

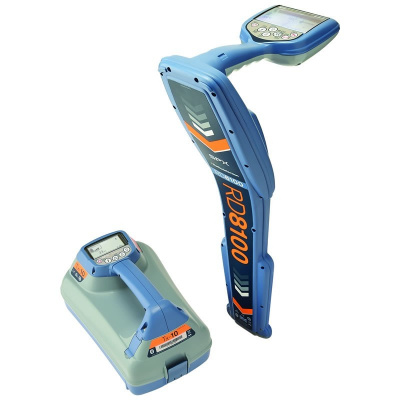

Radiodetection RD8100
Характеристики и опции трассоискателей серии RD8100
|
|
локаторы серии RD8100 |
|||||
|
|
PXL |
PXLG |
PDL |
PDLG |
PTL |
PTLG |
|
Число частот локации |
13 |
13 |
18 |
18 |
22 |
22 |
|
Число частот зондов |
4 |
4 |
4 |
4 |
4 |
4 |
|
Пассивные режимы |
2 |
2 |
5 |
5 |
5 |
5 |
|
Встроенный GPS-приемник |
|
✔ |
|
✔ |
|
✔ |
|
Силовые фильтры |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Запись данных эксплуатации |
|
✔ |
|
✔ |
|
✔ |
|
Функция CALSafe™ |
|
■ |
|
■ |
|
■ |
|
Использование частоты 4 кГц |
✔ |
✔ |
4 кГц + CD |
4 кГц + CD |
4 кГц + CD |
4 кГц + CD |
|
Режим Current Direction (CD) |
|
|
✔ |
✔ |
✔ |
✔ |
|
Поиск повреждений кабелей |
|
|
✔ |
✔ |
✔ |
✔ |
|
Определение глубины в |
|
✔ |
✔ |
✔ |
✔ |
✔ |
|
Пассивный режим наведения |
|
|
✔ |
✔ |
✔ |
✔ |
|
Функция iLOC |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Литиево-ионная батарея |
|
|
|
|
|
|

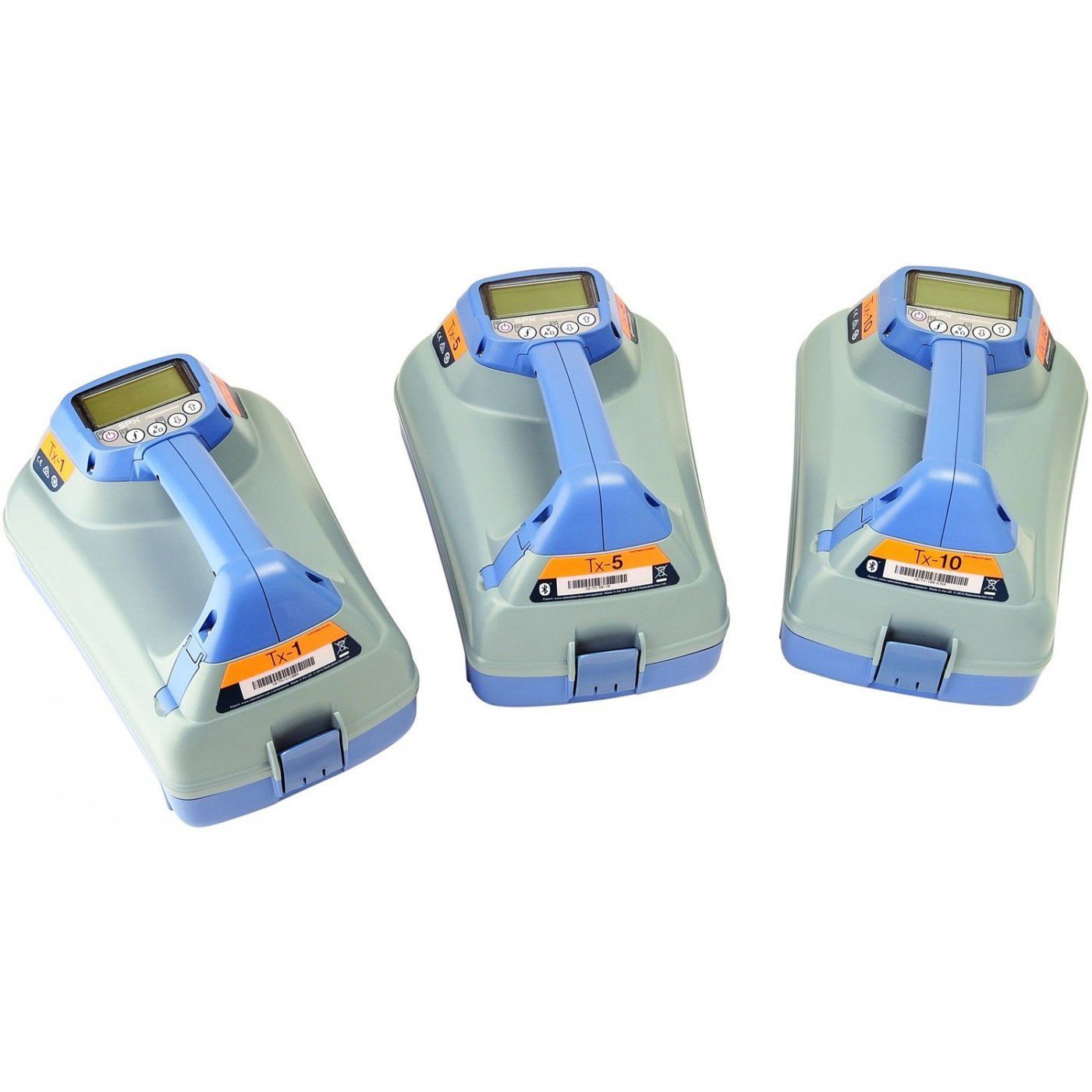

Характеристики генераторов
|
генераторы |
|||||
|
№ модели |
tx-1 |
tx-5 |
tx-5B |
tx-10 |
tx-10B |
|
Макс. выходная мощность |
1 Вт |
5 Вт |
5 Вт |
10 Вт |
10 Вт |
|
Число частот активной локации |
16 |
16 |
16 |
16 |
36 |
|
Частоты индукции |
8 |
8 |
8 |
8 |
8 |
|
Число частот для режима CD |
|
|
|
8 |
14 |
|
Функция iLOC |
|
|
✔ |
|
✔ |
|
Поиск повреждений кабелей |
|
✔ |
✔ |
✔ |
✔ |
|
Напряженность поля индукции |
0.7 |
0.85 |
0.85 |
1 |
1 |
|
Режим ECO |
|
■ |
■ |
■ |
■ |
Другие указанные характеристики являются стандартными для локаторов RD8100 и генераторов Tx, если не указано другое. ✔ – доступно, по умолчанию включено; – опция; ■ – доступно, по умолчанию не включено.
Технические характеристики
| Динамический диапазон | 140 дБ (среднеквадратическое значение)/√Гц |
| Защита от динамической перегрузки | 40 дБ (автоматическая) |
| Избирательность | 120 дБ/Гц |
| Максимальная глубина | линия: 30 м; зонд: 19.5 м |
|
Погрешность GPS-позиционирования |
3 м, круговая вероятная ошибка |
| Поиск повреждений | локация повреждений изоляции труб и кабелей с точностью до 10 см, с А-рамкой и совместимым генератором |
| Точность локализации | ± 5% глубины |
| Точность определения глубины | ± 3% |
| Чувствительность | 5 мкА на расстоянии 1 м (33 кГц) |
| Память | 4 ГБ |
| Батарея | 2 x LR20 (D) батареи или аккумуляторы |
| Время работы от батареи | до 35 часов |
| Вес | 1.8 кг (с батареями) |
| Размеры | 648 мм x 286 мм x 125 мм |
| Рабочая температура | от -20°С до +50°С |
| Пылевлагозащищенность | IP65 |
