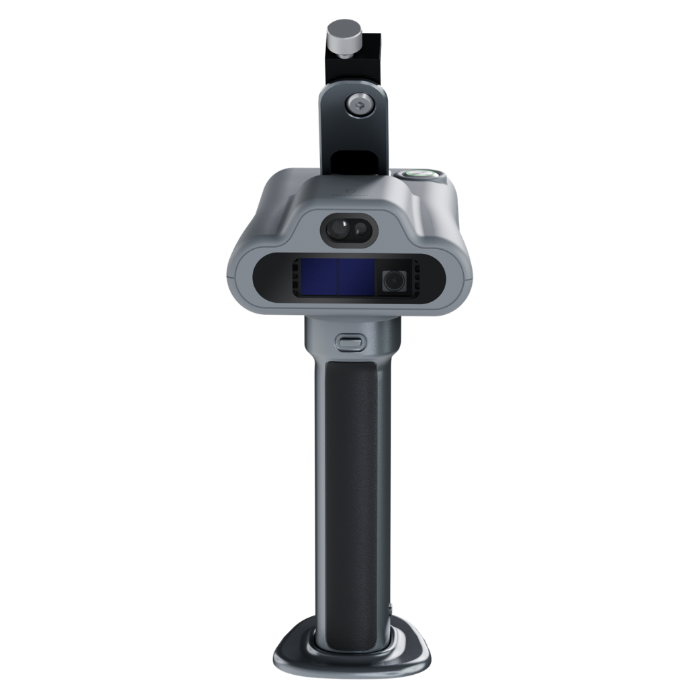

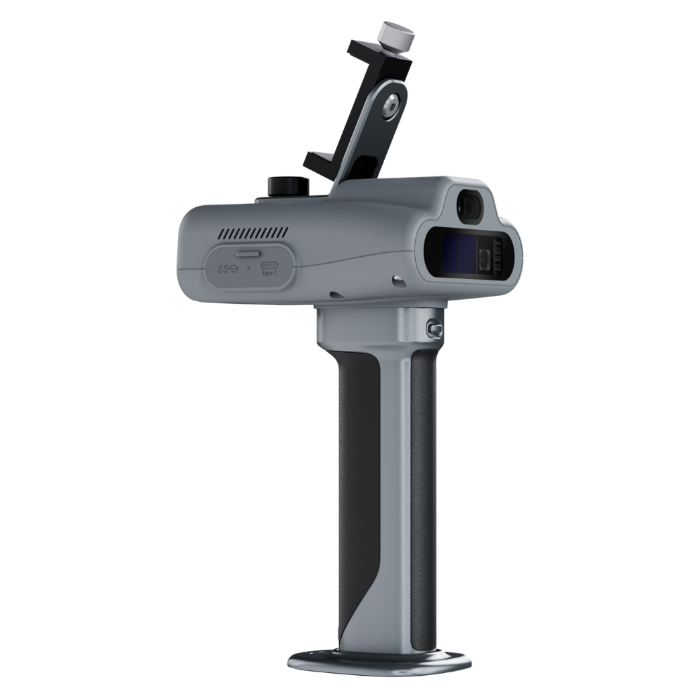

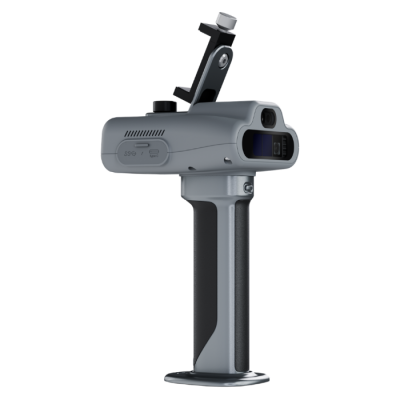

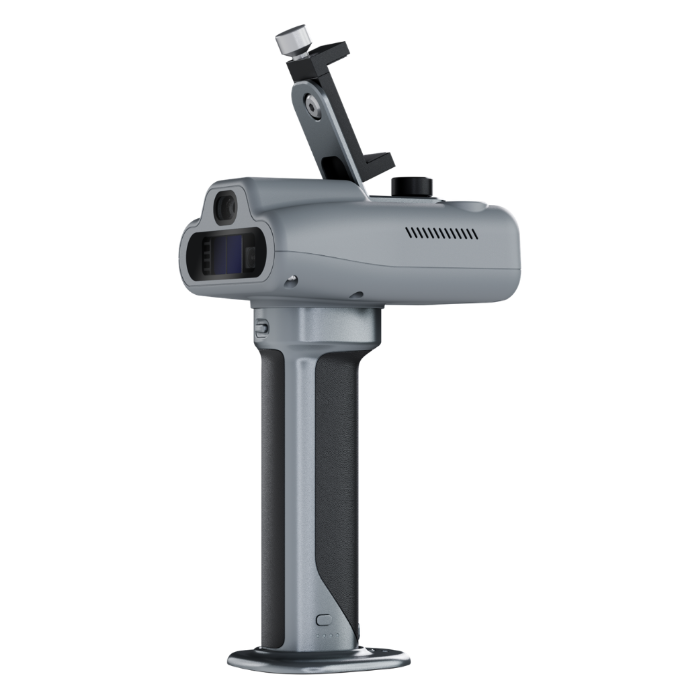

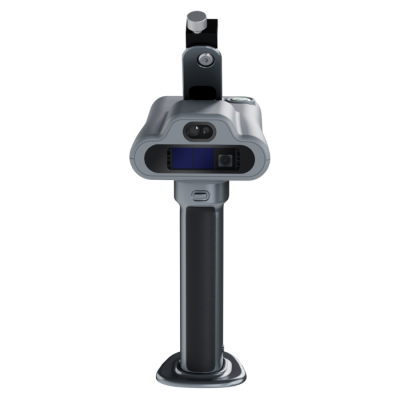

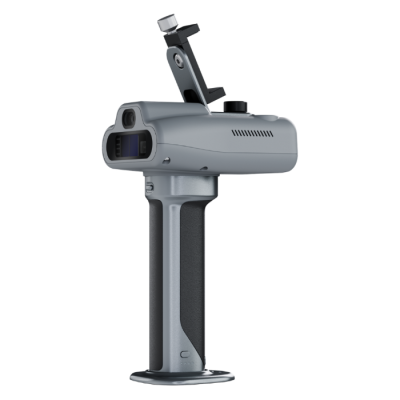

NAVMOPO C1
От плана помещения до этажа за считанные минуты
Нужен более надежный способ документирования помещений, чем фотографии, заметки и сканирование с помощью телефона? C1 создан специально для этой задачи и позволяет вашей команде быстро превращать внутренние пространства в точные, редактируемые чертежи, готовые к использованию.
Выявляйте пробелы на объекте
Проверяйте покрытие, ключевые размеры и повторно сканируйте пропущенные участки перед уходом. C1 помогает командам получить необходимые ответы за один визит, без необходимости возвращаться.
От необработанных данных до готового файла
C1 превращает результаты сканирования помещений в редактируемый черновой план этажа, сокращая объем ручной работы до 80%*.Просмотр, доработка и экспорт.
* На основе внутренних тестов, в ходе которых сравнивались традиционные замеры помещений и ручное черчение в САПР с рабочим процессом C1 & Creative Portal в рамках отдельных проектов по дизайну интерьеров. Результаты могут отличаться в зависимости от сложности помещения и требуемого результата.Измерьте критически важные параметры
Подтвердите критически важные размеры с помощью встроенного лазера с точностью до ±0,12 дюйма (±3 мм). Не требуется отдельный измерительный инструмент. Не будет пропущенных измерений, обнаруженных позже.
Создан для работы в разных помещениях
Измерьте площадь 2153 кв. фута (200 кв. м) всего за 3 минуты, а время автономной работы позволит перемещаться из помещения в помещение.
От сканирования помещения до редактируемого плана этажа в формате DXF
- Сканировать - Сфотографировать пространство с помощью C1
- Проверить - Проверить покрытие и критические размеры
- Загрузить - Отправить проект на Creative Portal в одно касание
- Уточнить - Исправить стены, добавить двери и окна
- Экспорт - Отправить отчет в формате DXF и план этажа.
Наблюдайте за тем, как обретает форму реальность
Приложение FJD Trion Creative
Сканируйте с помощью C1 и наблюдайте за тем, как пространство обретает форму в мобильном приложении FJD Trion Creative.Проверяйте выделенные пробелы в покрытии, добавляйте лазерные измерения, просматривайте редактируемый черновой план и вносите быстрые исправления, прежде чем покинуть объект.
Держите все результаты под рукой
FJD Trion Creative Portal
После завершения сканирования загрузите проект в FJD Trion Creative Portal одним касанием. Не закрывайте сетку, пока дорабатываете стены, добавляете двери и окна, а также экспортируете окончательный план этажа в браузере.
Результаты, на которые можно опереться
- Поэтажные планы - экспорт редактируемых поэтажных планов и отчетов в формате DXF для доработки и сдачи проекта.
- Лазерные измерения - проверка ключевых размеров на объекте с точностью лазера ±0,12 дюйма (±3 мм).
- Текстурированная сетка - создание текстурированных 3D-моделей с
Технические характеристики
| LiDAR | |
| Частота дискретизации | 230 400 точек/с |
| Длина волны лазера | 940 нм |
| Диапазон сканирования | 0,33–19,7 фута (0,1–6 м) при отражательной способности 10–90 % |
| Относительная точность постобработки | 0,39 дюйма (1 см) |
| Поле обзора по глубине | 140° × 56° |
| Разрешение RGB | 1280 × 1080 |
| Максимальная частота кадров | 10 кадров в секунду |
| Поле обзора RGB | 120° × 110° |
| Технология сканирования | Измерение глубины с помощью технологии dToF |
| Класс защиты для глаз | КЛАСС 1 |
| Лазерное измерение | |
| Диапазон измерений | 0,10–196,9 фута (0,03–60 м) при 100 % отражательной способности |
| Точность измерения | ± 0,12 дюйма (± 3 мм) |
| Разрешение по расстоянию | 0,04 дюйма (1 мм) |
| Состояние окружающей освещённости | ≤ 93 fc (≤ 1 kLux) |
| Условия проверки дальности | Коэффициент отражения 1,0, окружающее освещение 279 фут‑кандел (3 клк) |
| Класс защиты для глаз | КЛАСС 2 |
| Физические характеристики | |
| Размеры устройства | 140 × 115 × 310 мм |
| Размеры упаковки | 260 × 210 × 150 мм |
| Вес | 950 г |
| Время работы от батареи | До 5 ч |
| Время зарядки | 2 ч |
| Параметры зарядки | 20 В ⎓ 1,5 A (30 Вт) |
| Защита от влаги | PCB Conformal Coating* |
| *Только покрытие печатной платы. Устройство не является водонепроницаемым. | |
| Экологические характеристики | |
| Рабочая температура | 0 - 40°C) |
| Температура хранения | -25 - +60°C) |
