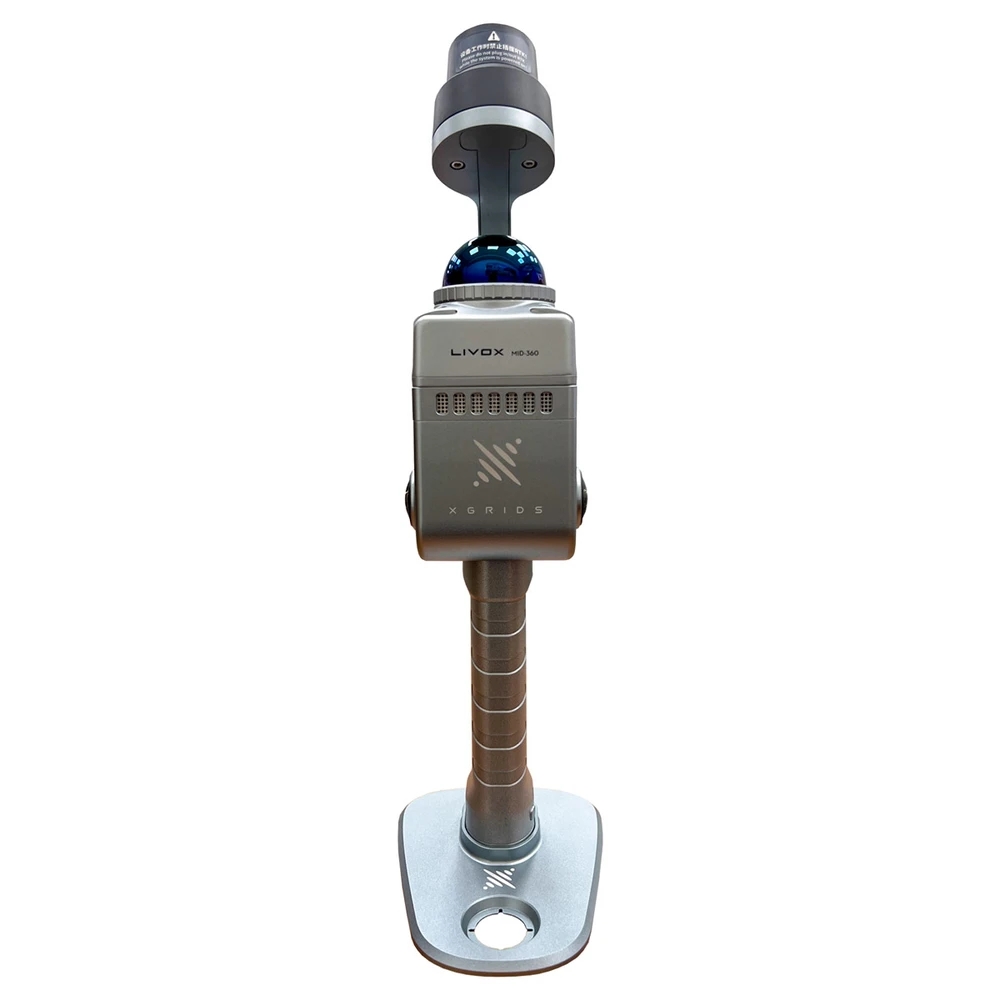

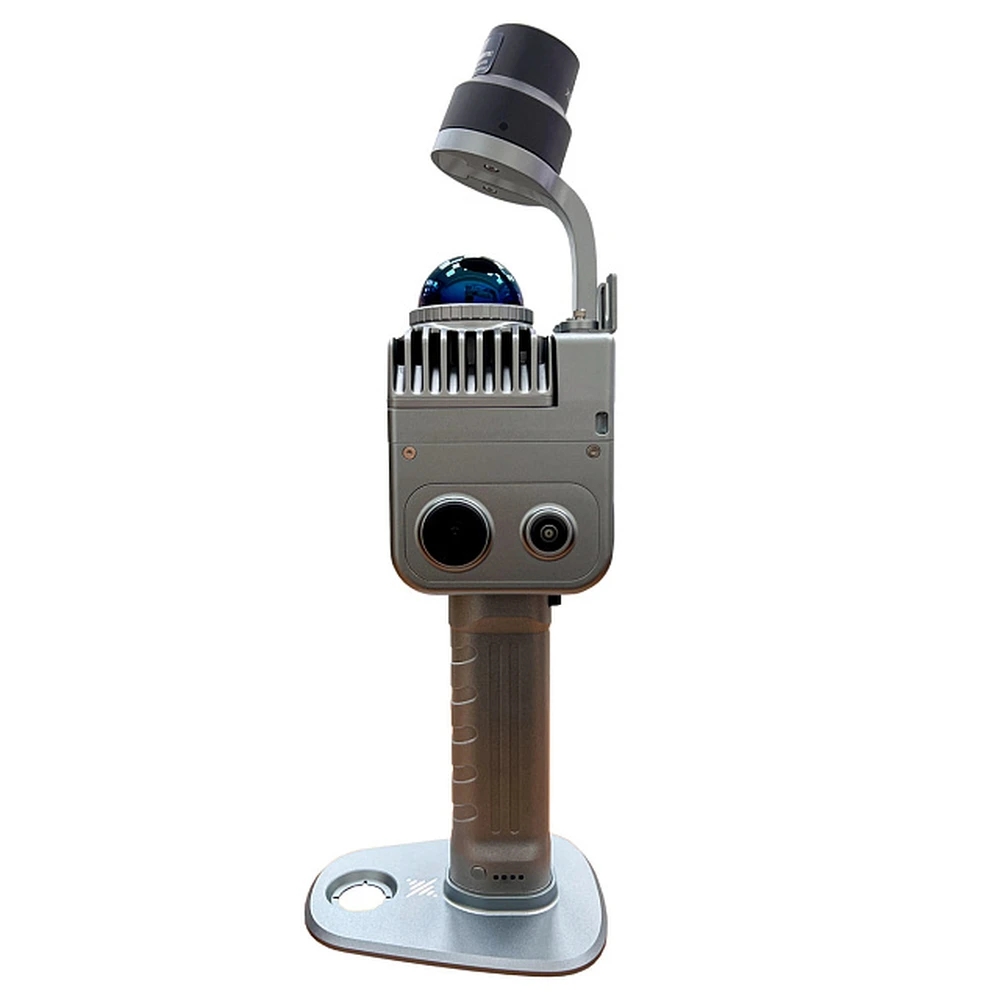

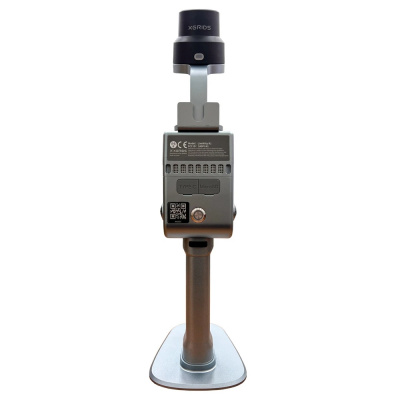

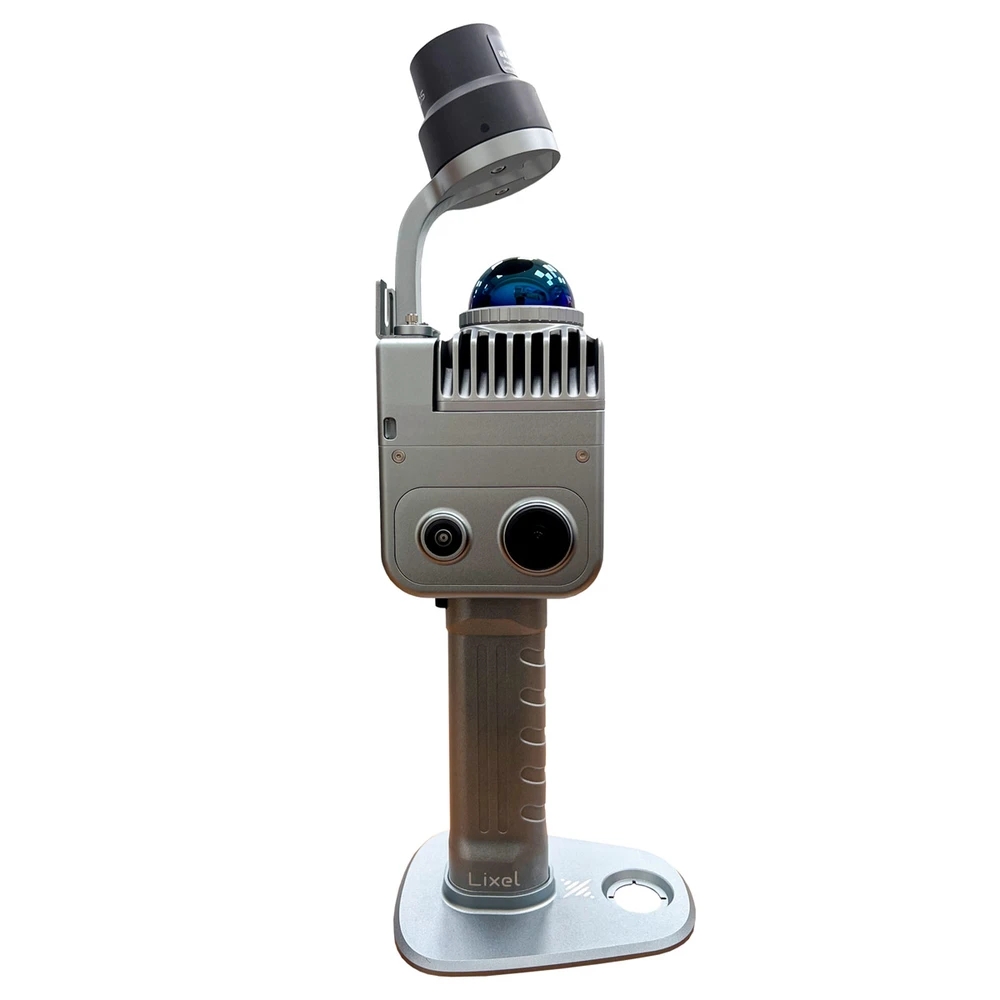

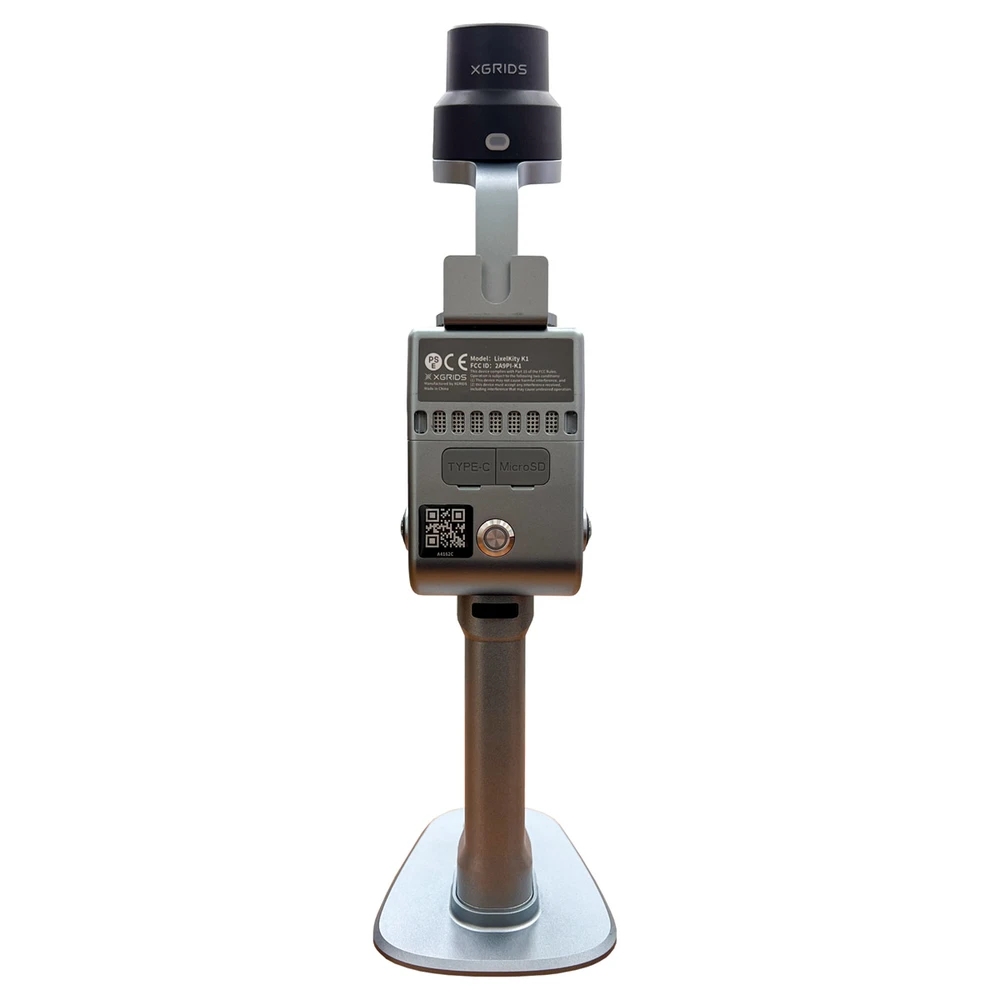

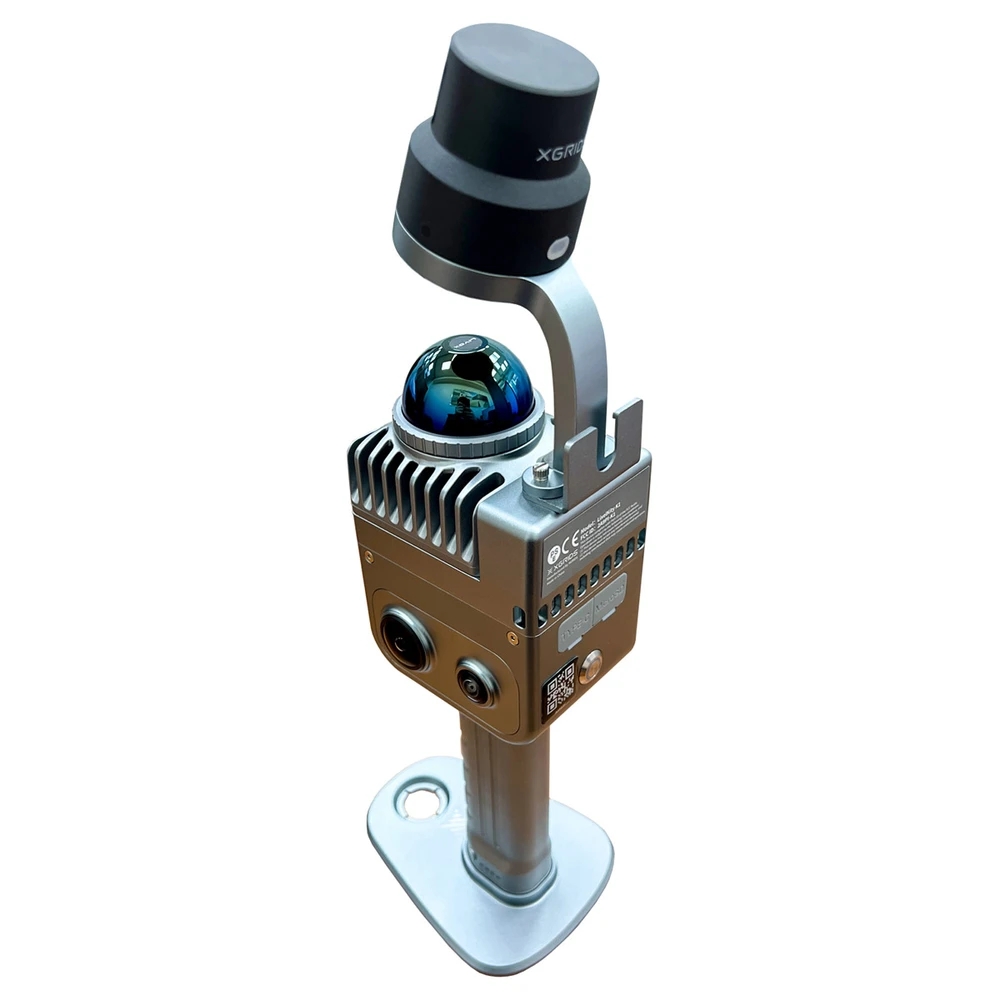

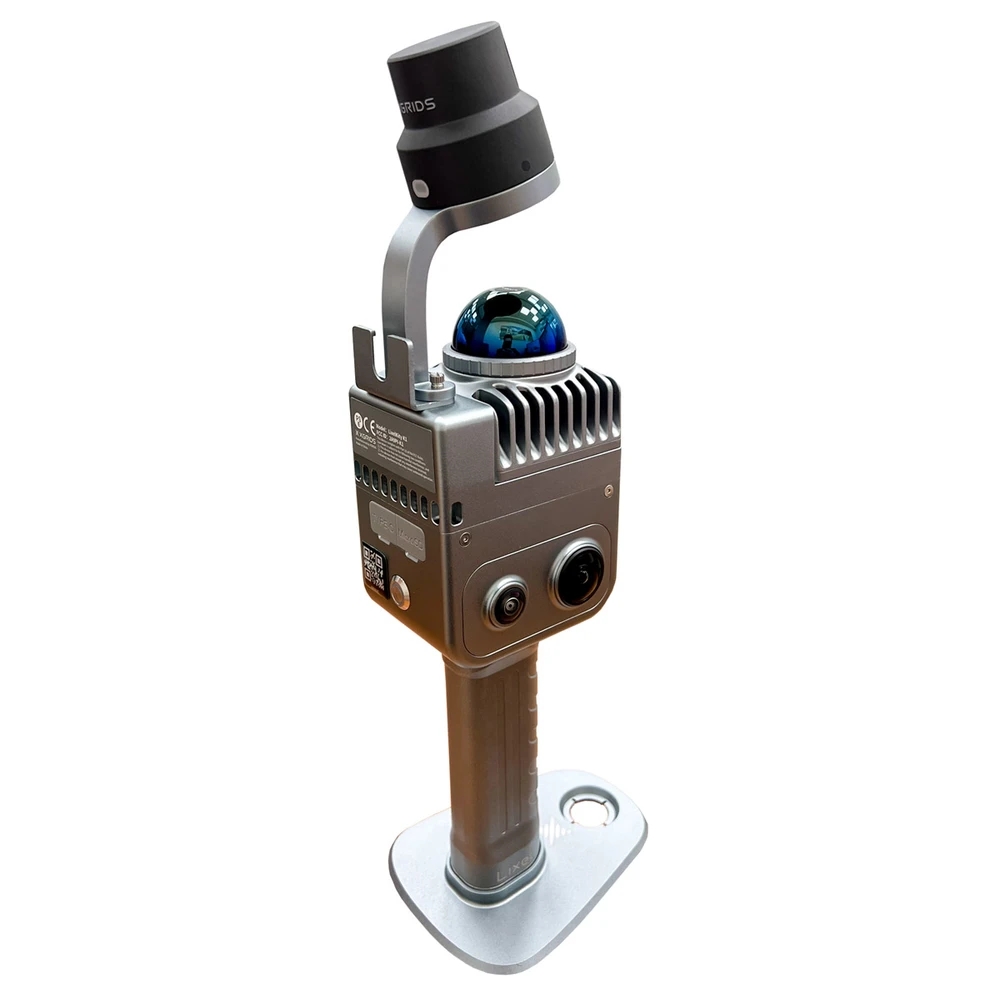

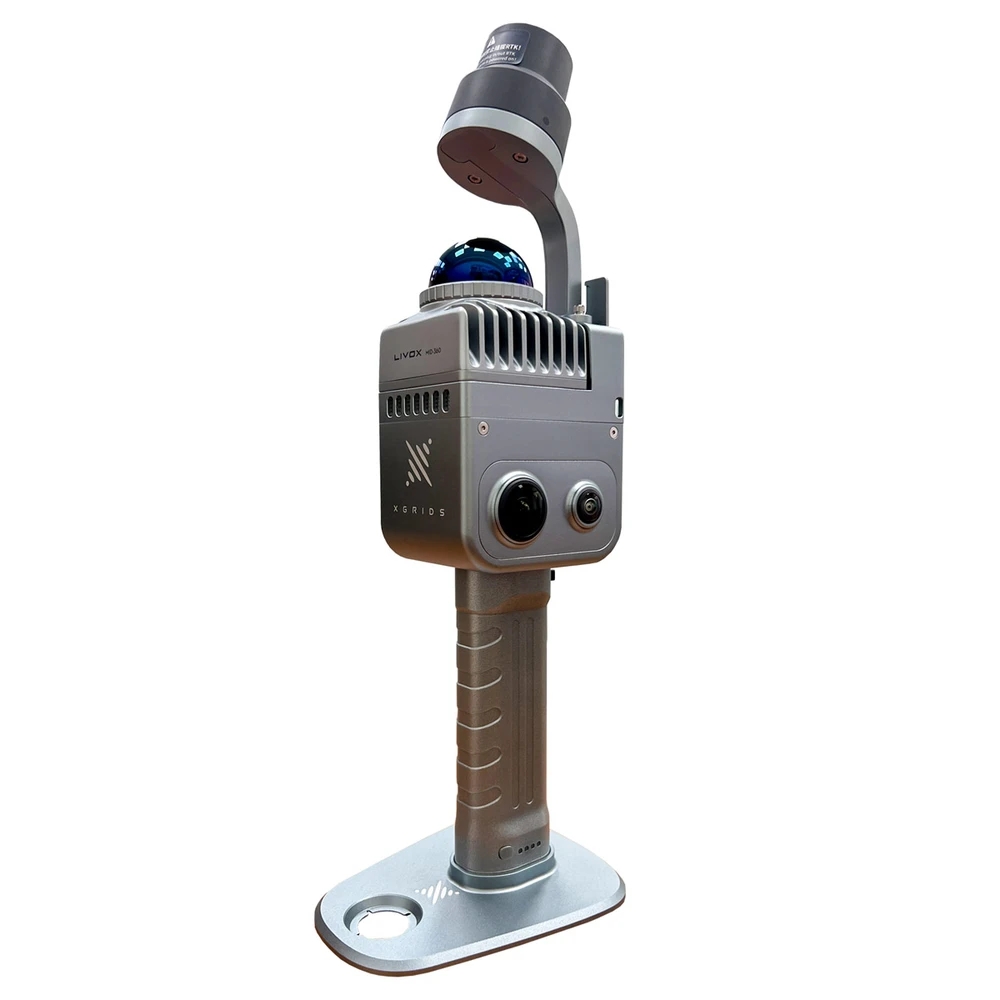

Лазерный SLAM сканер XGRIDS LixelKity K1 RTK
Артикул:
135167
Описание
Лазерный SLAM сканер XGRIDS LixelKity K1 RTK – легкое и компактное устройство, которое совмещает в себе функции лидара, 4-канальной панорамной камеры и навигационной системы, и реализует возможность 3D-моделирования окружающей местности в реальном времени при съемке в движении. В отличие от базовой модификации, данное изделие способно принимать сигналы спутниковых навигационных систем с поправками дифференциальной коррекции, для чего оснащается соответствующим подключаемым модулем с GNSS приемником. Прибор обеспечивает получение в ходе выполнения съемки облака точек с абсолютной координатной привязкой, без траты времени на подготовку наземных контрольных пунктов и их добавление в приложении в процессе съемки, что повышает производительность работ и минимизирует их трудоемкость.
Особенности
- Обладая наименьшим весом среди изделий своего класса, с аналогичной функциональностью, SLAM-сканер позволяет выполнять продолжительную съемку крупноразмерных целевых объектов без особых физических усилий.
- В качестве сканирующего устройства в изделии используется LiDAR-модуль LiVOX Mid360 с сектором обзора 360° по горизонтали и 59° – в вертикальной плоскости, снабженный интегрированным IMU-блоком ICM40609 и обеспечивающий сбор облака точек на дальностях от 0,1 до 70 м.
- Отсутствие подвижных внешних элементов и кабельных соединителей повышает безопасность и комфортность работ.
Функциональные возможности
Управление XGRIDS LixelKity K1 RTK осуществляется с помощью пользовательского смартфона, подключаемого к сканеру по каналу Bluetooth. Поставляемое в комплекте с изделием приложение LixelGO реализует возможность сканирования на улице с задействованием функций RTK, а также в помещениях и в полуоткрытом режиме – без использования спутникового сигнала. GNSS-привязка облака данных может выполняться в системах координат CGCS2000, WGS84 и ITRF2008.
Используя Render Mode, можно настроить цветовой режим отображения полученного облака точек в реальном цвете, по интенсивности сигнала или по высоте окружающих объектов. Доступен просмотр в реальном времени полученных в ходе сканирования данных, что позволяет проверять их качество, с оценкой слоев, по отображаемому в приложении облаку точек и пройденной траектории, которая замыкается при полном завершении. Поддерживается возможность автоматического объединения проектов с координатной привязкой, в которых обеспечивается пересечение траекторий либо 10-20-процентное наложение.
Технические характеристики
| Входная мощность | 14.4 В |
| Потребляемая мощность | <20 Вт |
| Разъемы | USB 3.1 |
| Хранилище | карта MicroSD 256 Гб |
| Режимы подключения | Wifi/Bluetooth |
| Рабочая температура | от -20°C до +50°C |
| Степень защиты | IP54 |
| Корпус устройства | алюминий |
| Источник питания | съемная батарея |
| Время работы | 1,5 ч |
| Емкость аккумулятора | 28,8 Втч |
| Количество камер | 4 |
| Визуальное отображение | есть |
| APP WiFi | 20 м |
| Режим RTK | есть |
| Вес | 1 кг |
| Данные хранилища | |
| Режим вычисления | вычисления в реальном времени/смешанные вычисления |
| Программное обеспечение для обработки данных | программное обеспечение для постобработки LixelStudio для Windows |
| Формат облака точек | Las |
| Облака цветных точек | есть |
| Повторяемость | 2 см |
| Горизонтальная точность | 0.015° |
| Диапазон измерений | 0,1 м ~40v@10%-70 м@80% |
| Поле зрения сканера | 360°*-7+52 |
| Режим сканирования | кинематический |
| Скорость сканирования | 200 000 точек/сек |
| Сканирование по контрольным точкам | есть |
| Производительность сканирования | |
| Лазерные линии | 40 |
| Класс лазера | 1/905 нм |
| Относительная точность | 1,2 см |
| Абсолютная точность | 3 см |
| Повторяемость | 2 см |
| Горизонтальная точность | 0.015° |
| Диапазон измерений | 0,1 м ~40v@10%-70 м@80% |
| Поле зрения сканера | 360°*-7+52 |
| Режим сканирования | кинематический |
| Скорость сканирования | 200 000 точек/сек |
| Сканирование по контрольным точкам | есть |
| Характеристики камеры | |
| Поле зрения камеры | цветная панорамная HDV 360°*360° |
| Разрешение камеры | 48MP X2 |
| Форматы облака точек | .rcp |
Комплектация:
- Лазерный сканер SLAM XGIRDS LixelKity K1 - 1шт.
- Аккумулятор XGRIDS AE-C098-4S1P-01 для LixelKity K1 (Li-ion,14.4V, 1900 mAh, 27,36Wh, с индикатором заряда) - 2шт.
- Зарядное устройство - 1шт.
- Программное обеспечение Lixel Studio Online Activation Key - 1шт.
- Адаптер GCP для XGRIDS LixelKity K1 - 1шт.
- Кабель передачи данных USB - Type-C - 1шт.
- Силиконовый защитный чехол для XGRIDS LixelKity K1 - 1шт.
- SD-карта на 256 ГБ - 1шт.
- Крепление мобильного телефона для XGRIDS LixelKity K1 - 1шт.
- Модуль ГНСС RTK XGIRDS для LixelKity K1 - 1шт.
- Гарантийный талон - 1шт.
