Эхолот однолучевой D390
Описание
Профессиональный однолучевой эхолот для батиметрической съёмки CHCNAV D390.
- Эхолот в одном корпусе с ПК- не нужно лишних кабелей
- Промышленный ПК (Процессор - 2.24 ГГц, ОЗУ - 4 Гб, Хранение данных - 32 Гб)
- Встроенное гидрографическое ПО HydroSurvey
- Отображение данных в реальном времени
- Преобразователь 200 кГц для съёмки на мелководье
- Технология защиты от помех и фильтрации отражённого сигнала
- Автоматическая подстройка параметров сигнала
- Широкий выбор интерфейса передачи данных, большой выбор форматов данных

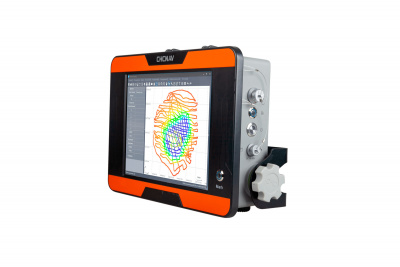

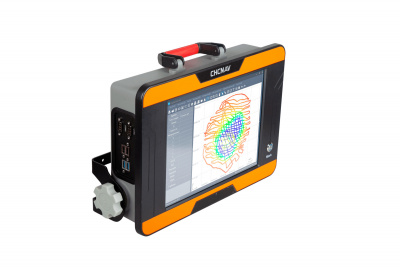

Электронный блок эхолота CHCNAV D390, использующий передовые технологии эхолокации, объединён в одном корпусе с ПК и сенсорным дисплеем высокого разрешения.
Трансдьюсер работает на частоте 200 кГц, таким образом, обеспечивая высокую разрешающую способность в различных гидрографических условиях.
Ширина луча составляет 6,5°, что обеспечивает сфокусированное продольное и поперечное разрешение. Максимальная частота зондирующих импульсов достигает 60 Гц, а максимальная глубина измерения глубин – 300 метров.
Улучшение данных (увеличение точности и надёжности) происходит благодаря изменению ширины импульса и автоматическому удалению избыточных данных эхо-сигнала.

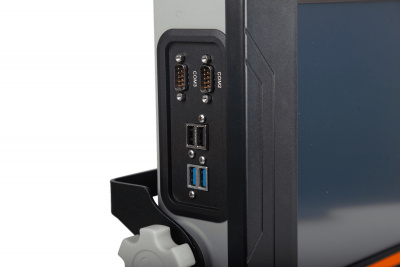

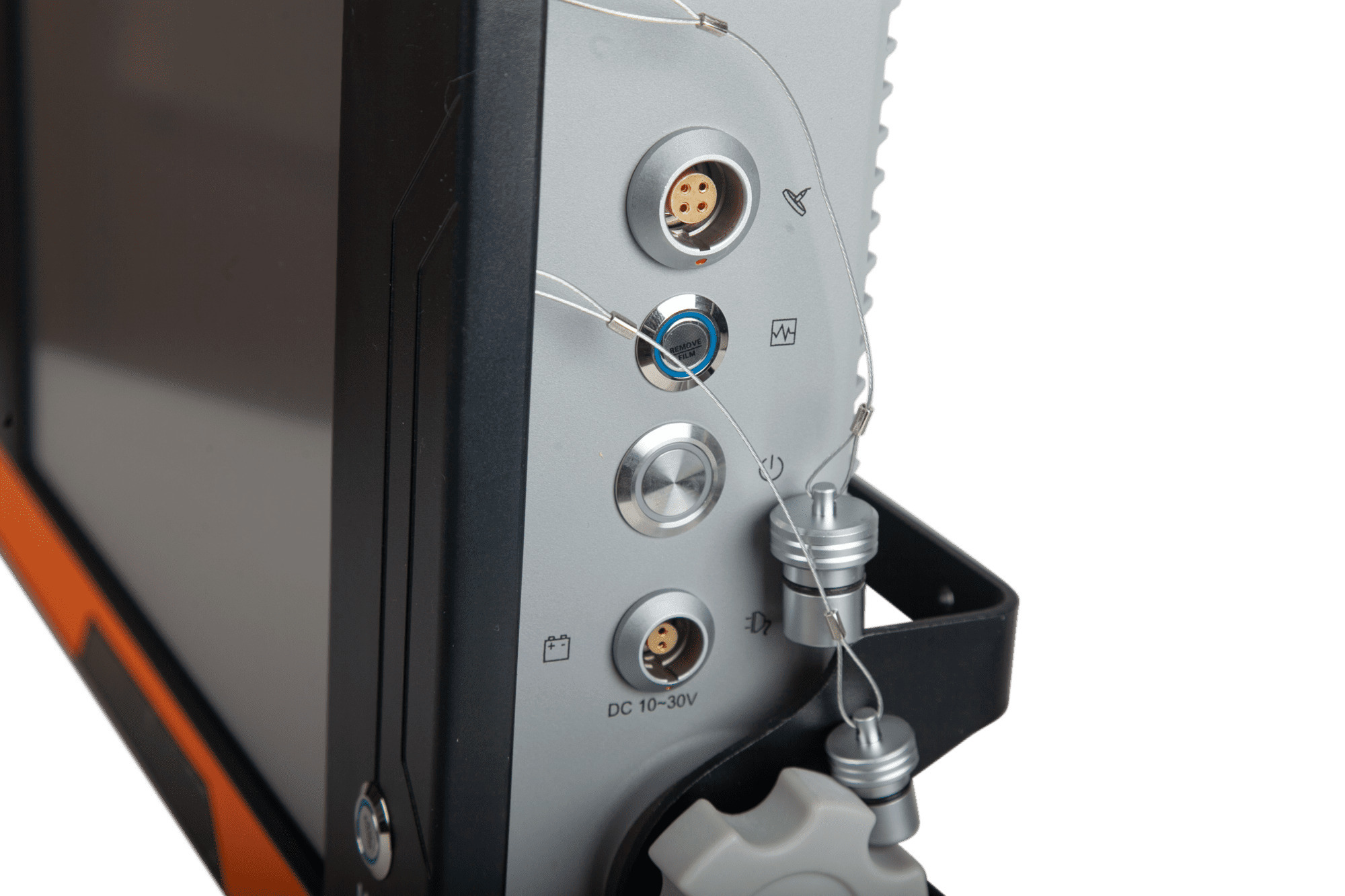

Для подключения внешних устройств, например ГНСС-приёмника по протоколу NMEA, D390 имеет COM и USB порты, а также беспроводной модуль Bluetooth.
В комплект эхолота D390 входит специальная веха, для крепления трансдьюсера и ГНСС приёмника, что позволяет легко установить оборудование на судне и приступить к батиметрической съёмке.

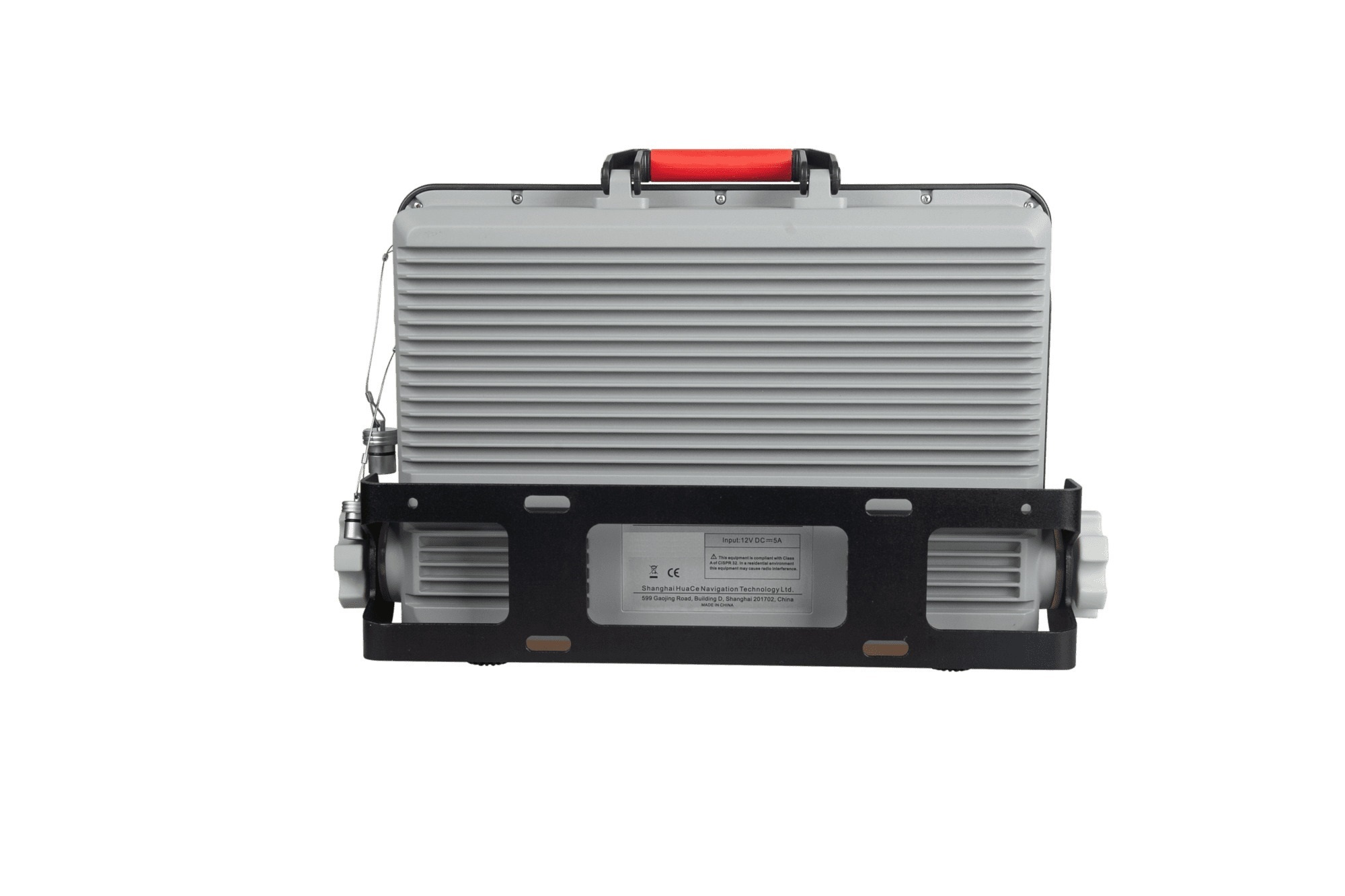

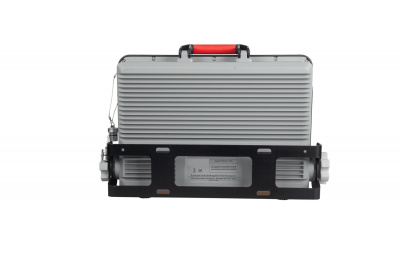

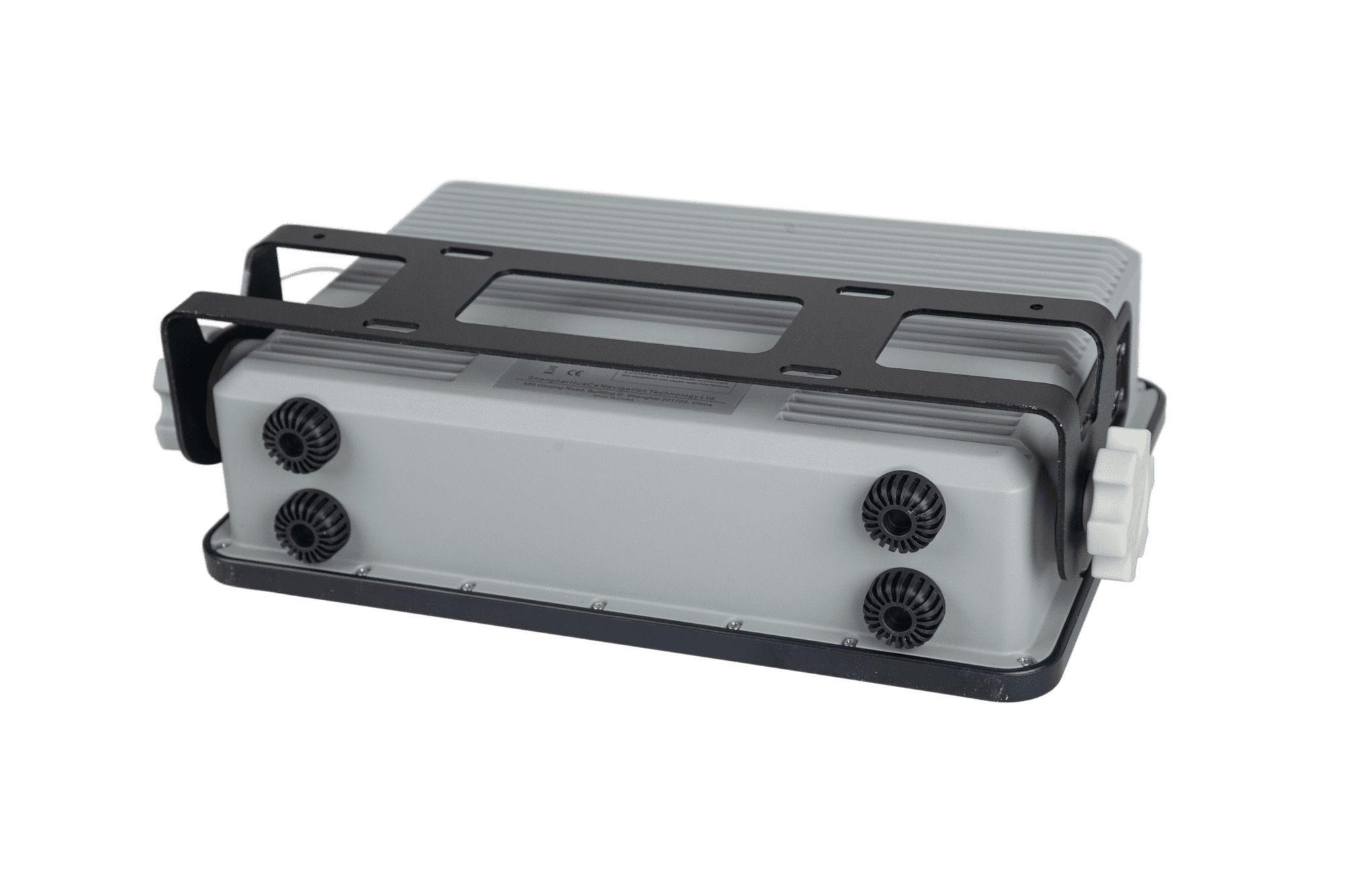

Лёгкий, компактный эхолот в прочном корпусе из алюминиевого сплава, защищённый по стандарту IP66, в сочетании с производительностью промышленного ПК — D390 легко транспортировать и подготовить к работе.

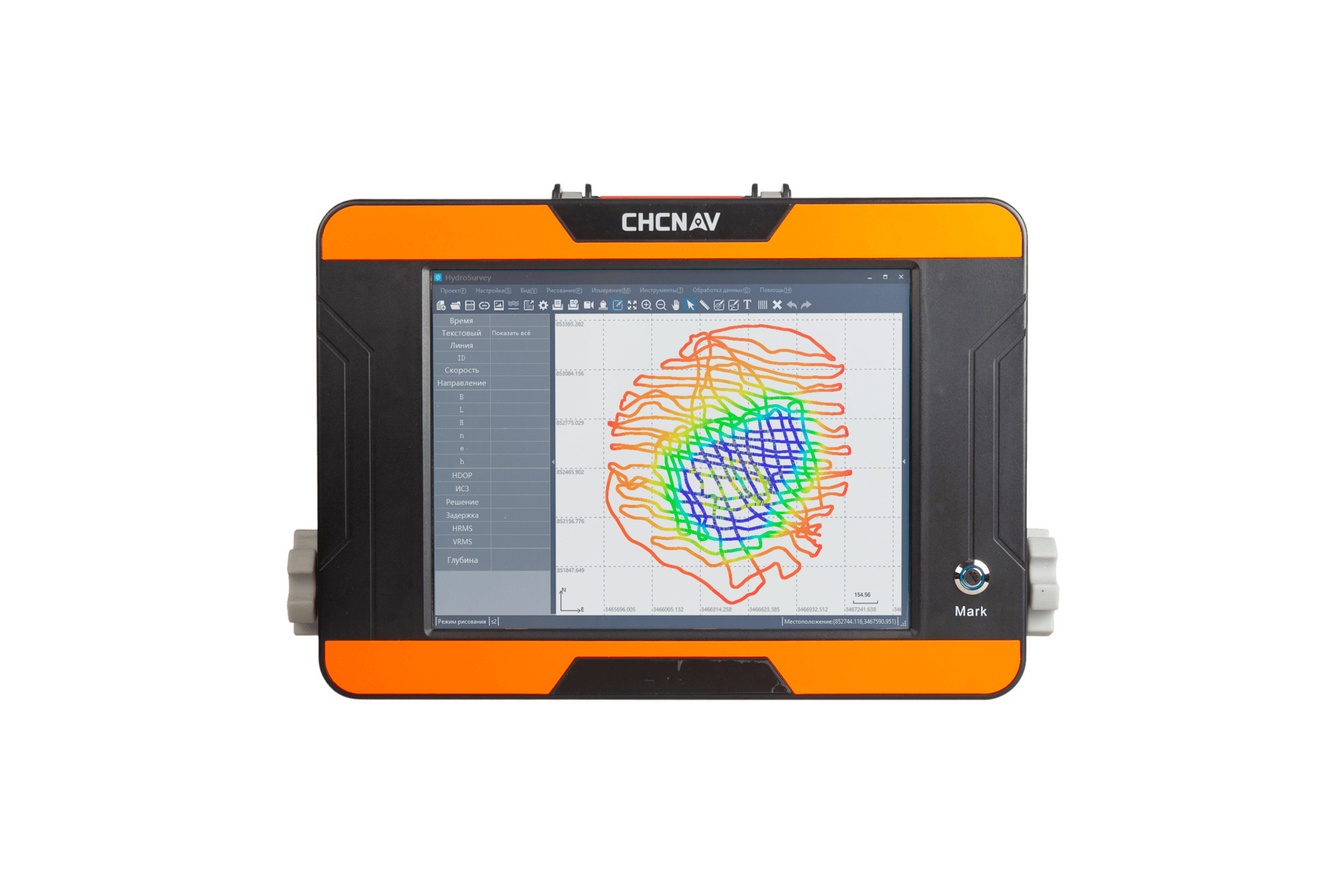

Гидрографическое ПО HydroSurvey предназначено для планирования работ по гидрографии, сбора и обработки данных в режиме реального времени.
Основные функции ПО:
- Планирование маршрутных линий
- Импорт картографических подложек
- Поддержка местных СК и параметров калибровки
- Настройка параметров работы эхолота
- Подключение внешнего ГНСС-приёмника с использованием различных протоколов и возможностью тестирования данных
- Ввод смещений антенны ГНСС-приёмника
- Контроль глубин и отражённого эхо-сигнала, а также качества навигационного решения в реальном времени
- Коррекция измерений за скорость звука, задержку в аппаратуре
- Учёт информации о приливах
- Редактирование данных на основе записанной эхограммы
- Выборка и экспорт данных в различные форматы, в т.ч. пользовательские.
Технические характеристики
| Страна | КНР |
| Дата начала выпуска | 2020 |
| Размер (ДxШxВ), мм | 365 ×258 × 640 |
| Масса, кг | 4,7 |
| Температура рабочая, ℃ | от -30 до+60 |
| Пыле- и влагозащищённость | IP66 |
| ПО для работы | HydroSurvey (в комплекте) |
| Измеряемый диапазон глубин, м | от 0,15 до 300 |
| Разрешающая способность, м | 0.01 |
| СКП измерений глубины, м | ± 0.01 + 0.1% x D, где D – измеряемая глубина |
| Рабочая частота излучения, кГц | 200 |
| Диапазон настройки скорости звука, м/с | от 1300 до 1700 |
| Ширина диаграммы направленности излучателя, ° | 6,5±1 |
| Мощность излучения, Вт | 500 |
| Энергопотребление, Вт | 20 |
| Напряжение внешнего источника питания постоянного тока, В | от 10 до 30 |
| Формат данных | CHCNAV, NMEA-0183 (SDDBT, SDDPT), форма сигнала |
| Операционная система | Windows 10 |
| Хранение данных | Встроенная память 32 Гб |
| Материал корпуса | Алюминиевый сплав |
Комплектация:

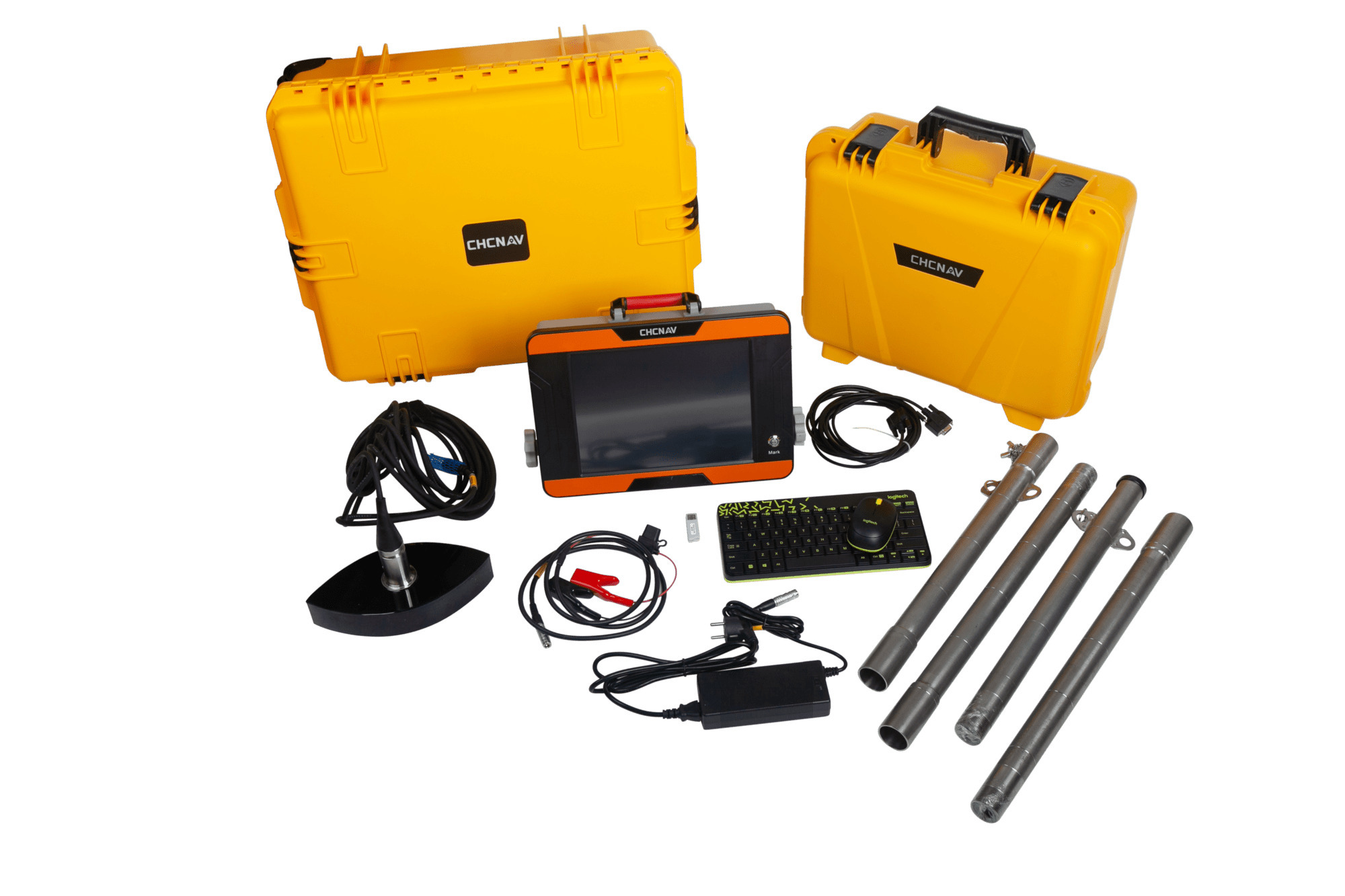

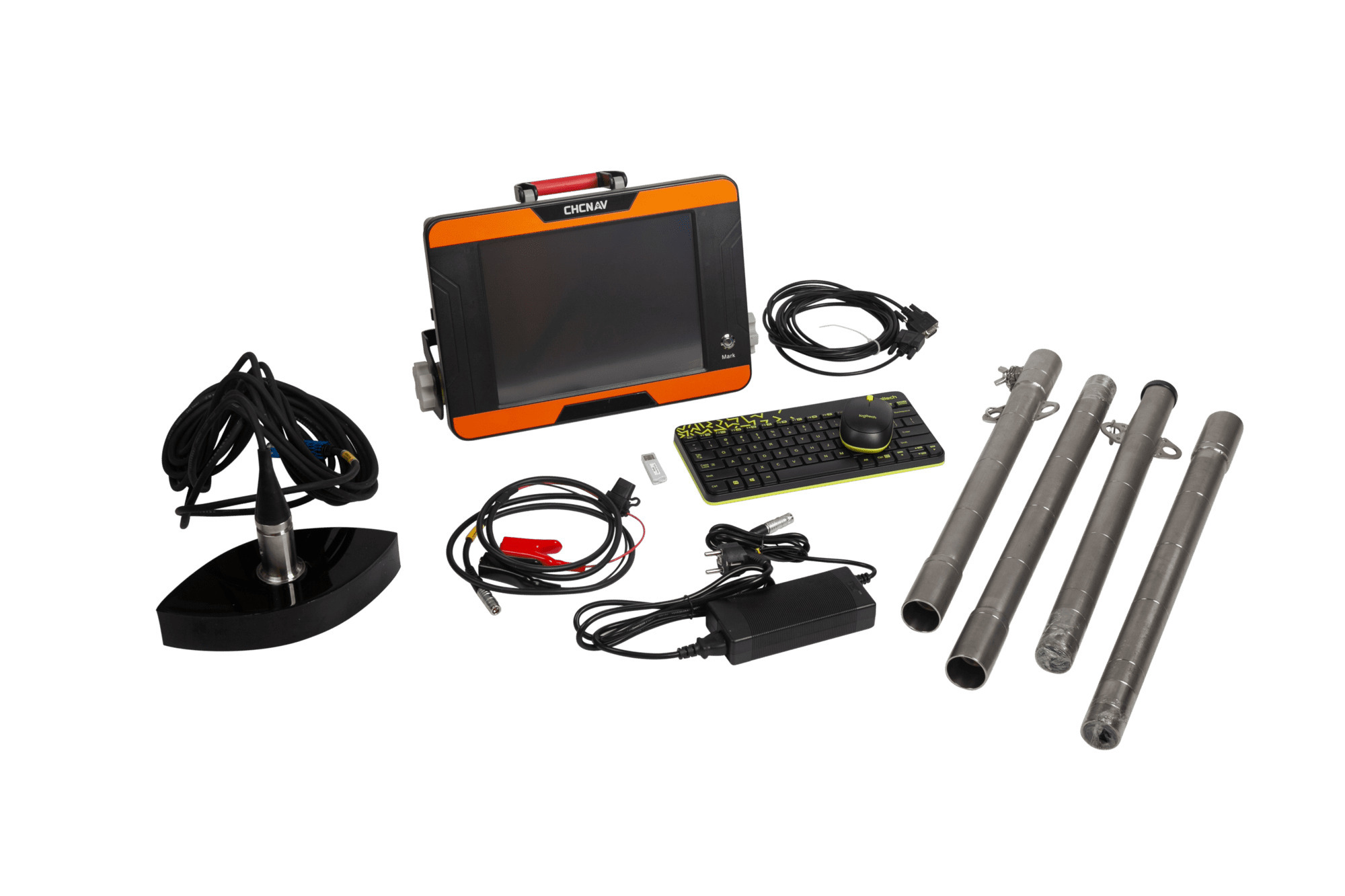

- Эхолот D390 - 1 шт
- Трансдьюсер (200 кГц, Lemo4, 10м) CHC <0203-000-114> - 1 шт
- Кабель интерфейсный (DB9[F]-DB9[F], 5м, D390) CHC <1905-210-294> - 1 шт
- Кабель питания (Вилка, 1.7м) CHC - 1 шт
- Блок питания (220В, 12В, 10А) CHC - 1 шт
- Кабель питания (Lemo2-Клещи, 2м) CHC <0105-000-484> - 1 шт
- Комплект беспроводной мыши и клавиатуры <2304-060-001> - 1 шт
- Секция ECHO (0.5м, Сталь, Top) CHC <0103-013-460> - 1 шт
- Секция ECHO (0.5м, Сталь, Middle) CHC <0103-013-461> - 2 шт
- Секция ECHO (0.5м, Сталь, Bottom) CHC <0103-013-462> - 1 шт
- Кейс трансдьюсера <4106-040-202> - 1 шт
- Кейс эхолота <2304-010-001> - 1 шт
- ПО HydroSurvey - 1 шт
